TF230-SR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2.5 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP42 |

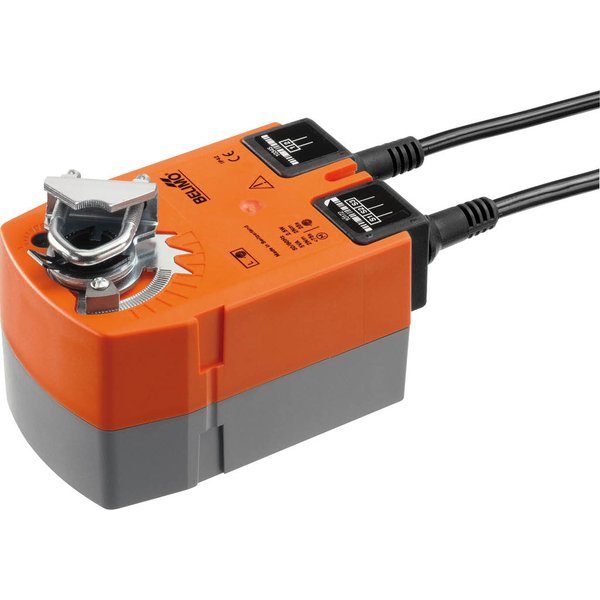

Analogowy siłownik obrotowy TF230-SR z funkcją bezpieczeństwa
Siłownik obrotowy TF230-SR z wbudowaną funkcją bezpieczeństwa to analogowe urządzenie zaprojektowane do precyzyjnego sterowania przepustnicami oraz zaworami w systemach HVAC. Model ten jest idealnym rozwiązaniem do regulacji przepustnic powietrza, których powierzchnia nie przekracza około 0,5 m².
Kluczowe parametry:
- Moment obrotowy: 2,5 Nm
- Zasilanie napięciem znamionowym: AC 100...240 V
- Sterowanie: sygnał analogowy 2...10 V
- Sygnał zwrotny o pozycji: 2...10 V
Najważniejsze cechy i funkcje
Tryb pracy i funkcja bezpieczeństwa
Siłownik jest kontrolowany za pomocą standardowego sygnału sterującego. W trakcie normalnej pracy, urządzenie ustawia przepustnicę w żądanej pozycji, jednocześnie napinając sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przestawia przepustnicę do pozycji bezpiecznej, gwarantując niezawodność systemu.
Prosty montaż
Prosty montaż jest możliwy bezpośrednio na osi przepustnicy. Służy do tego uniwersalny zacisk montażowy, który jest dostarczany w komplecie z zabezpieczeniem zapobiegającym obracaniu się korpusu siłownika.
Regulacja kąta obrotu
Kąt obrotu siłownika można łatwo dostosować do wymagań instalacji przy użyciu mechanicznych ograniczników.
Wysoka niezawodność
Urządzenie charakteryzuje się wysoką niezawodnością. Posiada zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 2 W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania: | Kabel 1 m, 2x 0.75 mm² |
| Przyłącze sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2.5 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 2.5 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | Nie |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 37% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <25 s / 90° |
| Poziom mocy akustycznej – silnik: | 50 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP42 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.AA |
| Kategoria ochrony przeciwprzepięciowej: | II |
| Odporność na impulsy napięciowe - zasilanie: | 2.5 kV |
| Odporność na impulsy napięciowe - sterowanie: | 2.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.78 kg |
