TF24-MFT
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2.5 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP42 |

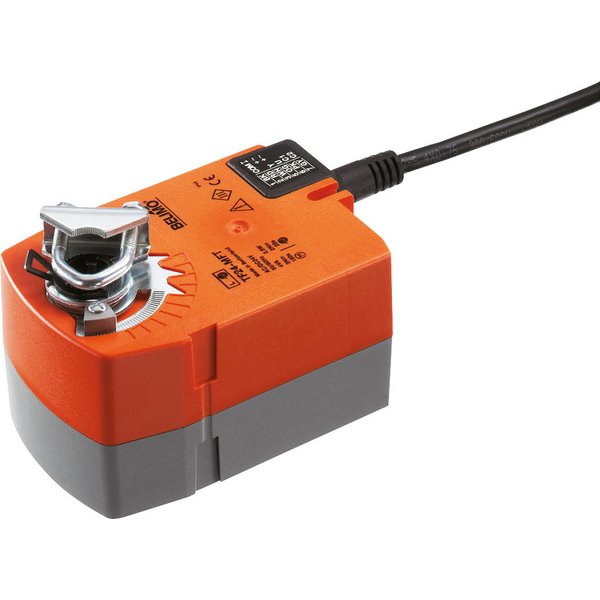

Siłownik obrotowy z funkcją bezpieczeństwa TF24-MFT
Siłownik obrotowy TF24-MFT to zaawansowane urządzenie przeznaczone do sterowania przepustnicami oraz zaworami w instalacjach HVAC. Dzięki wbudowanej funkcji bezpieczeństwa oraz nowoczesnemu interfejsowi komunikacyjnemu, zapewnia niezawodną i precyzyjną pracę w systemach automatyki budynkowej.
Zastosowanie i kluczowe właściwości
- Przeznaczony do przepustnic powietrza o powierzchni do około 0.5 m².
- Moment obrotowy silnika oraz sprężyny powrotnej wynosi 2.5 Nm.
- Zasilanie uniwersalnym napięciem AC/DC 24 V.
- Możliwość sterowania za pomocą sygnału analogowego 2...10 V lub poprzez komunikację cyfrową MP-Bus.
- Posiada sygnał sprzężenia zwrotnego 2...10 V do informowania o aktualnym położeniu.
- Umożliwia przetwarzanie sygnałów z podłączonych czujników.
Tryb pracy i funkcja bezpieczeństwa
Podczas normalnej pracy siłownik steruje położeniem przepustnicy, jednocześnie napinając sprężynę powrotną. W przypadku zaniku napięcia, zgromadzona energia w sprężynie automatycznie przywraca przepustnicę do pozycji bezpiecznej, gwarantując ochronę instalacji. Urządzenie może być sterowane konwencjonalnie sygnałem DC 0...10 V lub cyfrowo za pośrednictwem magistrali MP-Bus, która pozwala na przesyłanie sygnału nastawczego z systemu nadrzędnego.
Przetwarzanie sygnału z czujników
Dzięki funkcji przetwarzania sygnału, siłownik może pełnić rolę przetwornika analogowo-cyfrowego. Umożliwia to podłączenie czujnika aktywnego lub zestyku i przesyłanie jego odczytów przez magistralę MP-Bus do systemu nadrzędnego.
Prosty montaż i konfiguracja
Montaż siłownika jest prosty i odbywa się bezpośrednio na osi przepustnicy. Wykorzystuje się do tego uniwersalny zacisk oraz dołączone zabezpieczenie przed obrotem. Kąt obrotu można precyzyjnie regulować za pomocą ograniczników mechanicznych. Chociaż ustawienia fabryczne są dostosowane do większości zastosowań, indywidualne parametry można łatwo modyfikować przy użyciu dedykowanych narzędzi, takich jak aplikacja Belimo Assistant 2.
Wysoka niezawodność działania
Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1W |
| Moc znamionowa: | 4 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2.5 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 2.5 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wybierania poprzez montaż L/P |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | Nie |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 37% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <25 s / 90° |
| Poziom mocy akustycznej – silnik: | 50 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu przełącznika obrotowego |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP42 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.68 kg |
