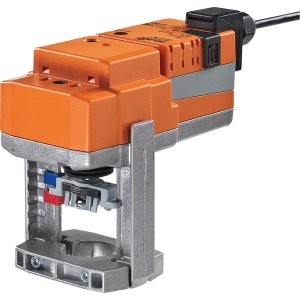

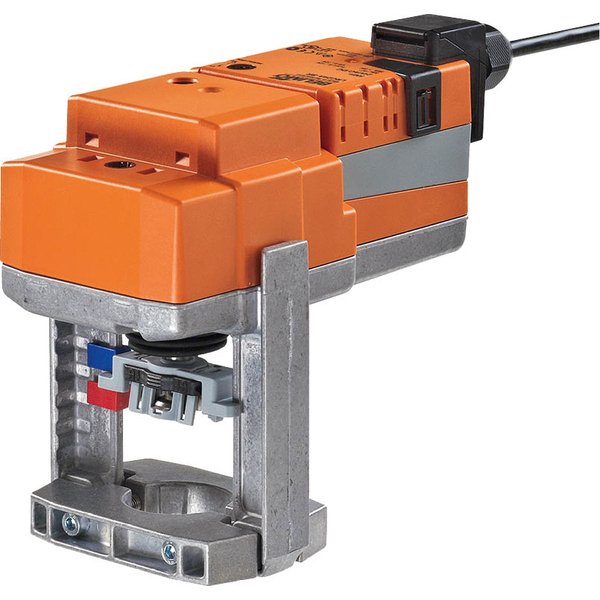

NV230A-TPC

Siłownik do zaworów grzybkowych, 1000 N, AC 100...240 V, Zamknij/Otwórz, 3-punktowe, 150 s, Skok 20 mm, IP54, Zaciski z kablem

Kod produktu: NV230A-TPC

Rodzaj ruchu:	Liniowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Siła:	1000 N
Napięcie AC/DC:	230 V
Rodzaj sterowania:	3-punktowe
Czas ruchu:	100...150 s
Styki pomocnicze:	2x SPDT
Połączenie elektryczne:	Zaciski z kablem
Kategoria ochronna:	IP54

Siłownik do zaworów grzybkowych 2- i 3-drogowych

Siłownik NV230A-TPC jest przeznaczony do sterowania 2- i 3-drogowymi zaworami grzybkowymi. Charakteryzuje się siłą przesuwu 1000 N oraz skokiem o długości 20 mm. Urządzenie jest zasilane napięciem w szerokim zakresie od 100 do 240 V AC i obsługuje sterowanie typu Otwórz/Zamknij oraz 3-punktowe. Możliwe jest równoległe podłączenie kilku siłowników.

Kluczowe cechy produktu

Prosty montaż: Siłownik można łatwo zamontować bezpośrednio na zaworze za pomocą specjalnego, profilowanego zacisku. Możliwość obrotu o 360° na szyjce zaworu ułatwia instalację w trudno dostępnych miejscach.
Obsługa ręczna: Urządzenie wyposażono w przycisk do ręcznego przestawiania, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co pozwala na stałe utrzymanie trybu ręcznego. Skok jest regulowany za pomocą klucza imbusowego.
Niezawodność i bezpieczeństwo: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej, eliminując potrzebę stosowania zewnętrznych wyłączników.
Mechaniczny wskaźnik położenia: Aktualna pozycja zaworu jest czytelnie prezentowana na wskaźniku mechanicznym. Zakres skoku jest kalibrowany automatycznie podczas pracy urządzenia.
Regulowany kierunek ruchu: Za pomocą dedykowanego przełącznika można łatwo zmienić kierunek ruchu trzpienia siłownika.

Zastosowanie i uwagi

Urządzenie zostało zaprojektowane do pracy w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC).

Montaż i wszelkie prace instalacyjne muszą być wykonywane przez personel z odpowiednimi uprawnieniami, zgodnie z obowiązującymi normami.
Stosowanie na zewnątrz jest możliwe tylko pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów.
Siłownik jest bezobsługowy. Otwieranie obudowy lub naprawy mogą być przeprowadzane wyłącznie przez producenta.

Dostępne akcesoria

Styk pomocniczy 2x SPDT (model S2A-H)
Ogrzewanie wrzeciona (model ZH24-1-A)

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	1W
Moc znamionowa:	4.5 VA
Przyłącze zasilania / sterowania:	Zaciski z kablem 1 m, 3x 0.75 mm² (Zacisk 4 mm²)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Siła przesuwu - silnik:	1000 N
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	20 mm
Czas ruchu - silnik:	150 s / 20 mm
Poziom mocy akustycznej – silnik:	45 dB(A)
Wskaźnik położenia:	Mechaniczny, skok 5...20 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	4 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.1 kg
