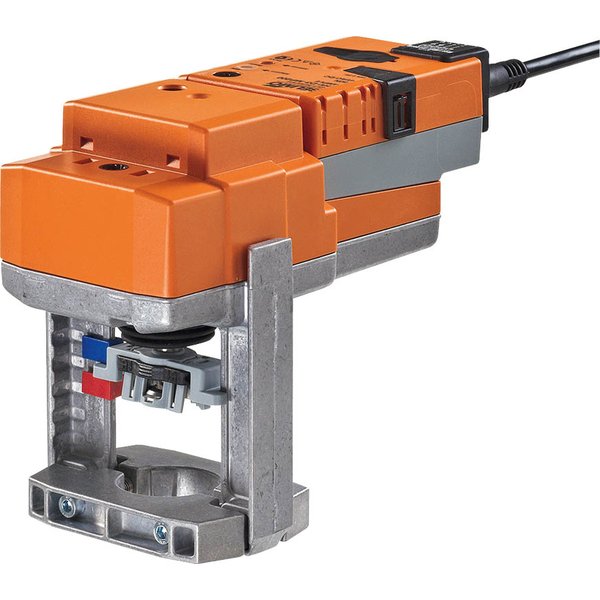

NV24A-MOD

Siłownik do zaworów grzybkowych, 1000 N, AC/DC 24 V, BACnet MS/TP, Modbus RTU, Szyna MP, 150 s (90...150 s), Skok 20 mm, IP54

Kod produktu: NV24A-MOD

Rodzaj ruchu:	Liniowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Siła:	1000 N
Napięcie AC/DC:	24 V
Czas ruchu:	100...150 s, regulowane
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik z interfejsem komunikacyjnym NV24A-MOD

Siłownik NV24A-MOD to nowoczesne urządzenie przeznaczone do precyzyjnego sterowania 2- i 3-drogowymi zaworami grzybkowymi. Oferuje siłę przesuwu 1000 N i jest zasilany napięciem AC/DC 24 V. Jego kluczową cechą jest zintegrowany interfejs komunikacyjny, który umożliwia pracę zarówno w trybie sterowania analogowego, jak i w ramach nowoczesnych systemów automatyki budynkowej.

Dzięki skokowi o długości 20 mm i możliwości przetwarzania sygnałów z zewnętrznych czujników, siłownik ten stanowi elastyczne rozwiązanie dla zaawansowanych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.

Kluczowe cechy i funkcje produktu

Wszechstronna komunikacja: Urządzenie jest wyposażone w zintegrowany interfejs obsługujący protokoły BACnet MS/TP, Modbus RTU oraz MP-Bus. Pozwala to na odbieranie cyfrowych sygnałów sterujących i przesyłanie informacji zwrotnych o stanie siłownika.
Przetwarzanie sygnałów z czujników: Siłownik umożliwia bezpośrednie podłączenie czujników pasywnych, aktywnych lub zestyków. Dzięki temu sygnał z czujnika może być łatwo przetworzony na postać cyfrową i udostępniony w systemie nadrzędnym.
Możliwość konfiguracji: Ustawienia fabryczne są dostosowane do większości typowych zastosowań, jednak poszczególne parametry można w prosty sposób modyfikować za pomocą aplikacji Belimo Assistant 2.
Tryb hybrydowy: Możliwe jest jednoczesne wykorzystanie konwencjonalnego, analogowego sygnału sterującego oraz komunikacji cyfrowej (BACnet lub Modbus) do odczytu informacji zwrotnych o położeniu.
Prosty montaż bezpośredni: Instalacja na zaworze grzybkowym jest szybka i łatwa dzięki zastosowaniu profilowanego zacisku. Siłownik można swobodnie obracać o 360° na szyjce zaworu, co ułatwia montaż.
Obsługa ręczna: Siłownik można przestawić manualnie po naciśnięciu dedykowanego przycisku, który wysprzęgla przekładnię. Skok jest regulowany przy użyciu klucza imbusowego.
Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Wskaźnik położenia: Aktualna pozycja zaworu jest widoczna na konsoli siłownika dzięki wskaźnikowi mechanicznemu.
Automatyczna adaptacja: Funkcja adaptacji, uruchamiana przyciskiem lub przez aplikację, pozwala na automatyczne wykrycie mechanicznych ograniczników i dostosowanie zakresu pracy siłownika do konkretnego zaworu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	3 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Dane funkcjonalne
Siła przesuwu - silnik:	1000 N
Zakres roboczy Y:	2...10 V
Regulowany zakres roboczy Y:	0.5...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	20 mm
Czas ruchu - silnik:	150 s / 20 mm
Regulowany czas ruchu:	90...150 s
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 33%)...100% ZS = MIN...MAX
Wskaźnik położenia:	Mechaniczny, skok 5...20 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.2 kg
