NV24A-MP-TPC
| Rodzaj ruchu: | Liniowe |
| Siła: | 1000 N |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | 100...150 s |
| Styki pomocnicze: | 2x SPDT |
| Połączenie elektryczne: | Zaciski z kablem |
| Kategoria ochronna: | IP54 |

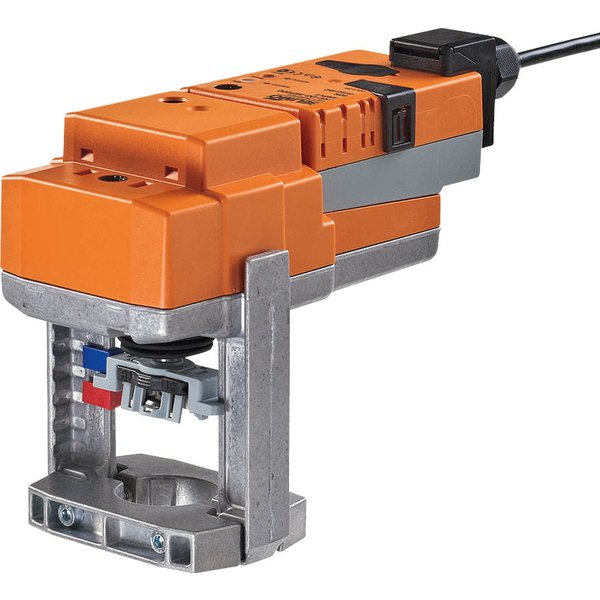

Siłownik NV24A-MP-TPC do zaworów grzybkowych
Siłownik NV24A-MP-TPC to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania 2- oraz 3-drogowymi zaworami grzybkowymi w instalacjach HVAC. Dzięki zasilaniu napięciem AC/DC 24 V i sile przesuwu 1000 N, zapewnia niezawodną pracę w szerokim zakresie zastosowań. Urządzenie oferuje elastyczne możliwości sterowania, w tym sygnał analogowy 2...10 V oraz nowoczesną komunikację cyfrową poprzez interfejs Belimo MP-Bus.
Kluczowe cechy i funkcjonalności
Elastyczne tryby pracy
Siłownik może pracować w dwóch głównych trybach. W trybie konwencjonalnym jest sterowany za pomocą standardowego sygnału analogowego. Alternatywnie, dzięki zintegrowanemu interfejsowi MP-Bus, może odbierać cyfrowe sygnały z nadrzędnego regulatora, co pozwala na precyzyjną i niezawodną komunikację w ramach systemu automatyki budynkowej.
Przetwarzanie sygnałów z czujników
Urządzenie umożliwia bezpośrednie podłączenie czujnika pasywnego, aktywnego lub zestyku. W takim przypadku siłownik pełni funkcję przetwornika analogowo-cyfrowego, przesyłając dane z czujnika poprzez szynę MP-Bus do systemu nadrzędnego. Rozwiązanie to upraszcza instalację i redukuje koszty okablowania.
Możliwość pełnej konfiguracji
Choć ustawienia fabryczne są dostosowane do większości typowych zastosowań, parametry pracy siłownika można modyfikować przy użyciu aplikacji Belimo Assistant 2. Pozwala to na precyzyjne dostosowanie urządzenia do specyficznych wymagań danej instalacji.
Prosty montaż i obsługa
Montaż odbywa się bezpośrednio na zaworze grzybkowym za pomocą profilowanego zacisku. Konstrukcja pozwala na obrót siłownika o 360° na szyjce zaworu, co znacząco ułatwia instalację, nawet w ograniczonych przestrzeniach.
Sterowanie ręczne i niezawodność
Siłownik wyposażono w przycisk do ręcznego przestawiania, który po naciśnięciu wysprzęgla przekładnię i umożliwia swobodną regulację. Urządzenie posiada zabezpieczenie przed przeciążeniem i nie wymaga wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika, co gwarantuje wysoką niezawodność działania.
Automatyczna adaptacja i wskaźnik położenia
Po pierwszym uruchomieniu siłownik automatycznie przeprowadza proces adaptacji, dostosowując swój zakres pracy do skoku mechanicznego zaworu. Funkcję tę można również aktywować ręcznie. Aktualne położenie zaworu jest stale widoczne na czytelnym, mechanicznym wskaźniku.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 3 VA |
| Przyłącze zasilania / sterowania: | Zaciski z kablem 1 m, 4x 0.75 mm², Zacisk 4 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 1000 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V / Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V / Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 20 mm |
| Czas ruchu - silnik: | 150 s / 20 mm |
| Regulowany czas ruchu: | 90...150 s |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 33%)...100%, ZS = MIN...MAX |
| Wskaźnik położenia: | Mechaniczny, skok 5...20 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1. Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.2 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
