NV24A-SR-TPC
| Rodzaj ruchu: | Liniowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Siła: | 1000 N |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Czas ruchu: | 100...150 s |
| Styki pomocnicze: | 2x SPDT |
| Połączenie elektryczne: | Zaciski z kablem |
| Kategoria ochronna: | IP54 |

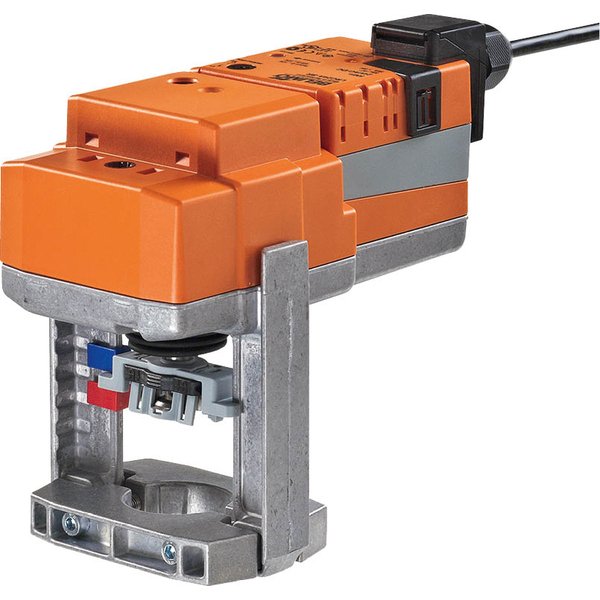

Analogowy siłownik do zaworów grzybkowych NV24A-SR-TPC
Siłownik NV24A-SR-TPC jest przeznaczony do sterowania 2- oraz 3-drogowymi zaworami grzybkowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie zasilane jest napięciem AC/DC 24 V i sterowane za pomocą sygnału analogowego, co pozwala na precyzyjną regulację.
Najważniejsze parametry:
- Siła przesuwu: 1000 N
- Napięcie zasilania: AC/DC 24 V
- Sygnał sterujący: analogowy 2...10 V
- Skok roboczy: 20 mm
Kluczowe cechy i funkcje
Tryb pracy i sterowanie
Siłownik reguluje swoje położenie w odpowiedzi na standardowy sygnał sterujący 2...10 V. Dodatkowo, urządzenie generuje napięcie pomiarowe (sygnał sprzężenia zwrotnego U) w zakresie 2...10 V, które precyzyjnie odzwierciedla aktualne położenie (0...100%) i może być wykorzystane do sterowania innymi siłownikami w układzie.
Wysoka niezawodność działania
Konstrukcja siłownika zapewnia bezobsługową i bezpieczną pracę. Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu mechanicznych ograniczników.
Prosty montaż i obsługa
Montaż bezpośrednio na zaworze jest szybki i łatwy dzięki zastosowaniu profilowanego zacisku. Siłownik można swobodnie obracać na szyjce zaworu o 360°, co ułatwia instalację w trudno dostępnych miejscach. Położenie zaworu jest stale widoczne na mechanicznym wskaźniku.
Przestawianie ręczne
W razie potrzeby możliwa jest ręczna obsługa siłownika. Naciśnięcie przycisku powoduje wysprzęglenie przekładni, co umożliwia swobodną regulację. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Automatyczna adaptacja
Po pierwszym podłączeniu zasilania siłownik automatycznie uruchamia funkcję adaptacji, podczas której wykrywa mechaniczne pozycje krańcowe zaworu i dostosowuje do nich swój zakres roboczy oraz sygnał zwrotny. Proces ten można również uruchomić ręcznie w dowolnym momencie za pomocą dedykowanego przycisku.
Regulacja kierunku ruchu
Kierunek ruchu trzpienia można w prosty sposób zmienić za pomocą przełącznika na obudowie, dostosowując działanie siłownika do wymagań instalacji.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 3 VA |
| Przyłącze zasilania / sterowania: | Zaciski z kablem 1 m, 4x 0.75 mm² (Zacisk 4 mm²) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 1000 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 20 mm |
| Czas ruchu - silnik: | 150 s / 20 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Wskaźnik położenia: | Mechaniczny, skok 5...20 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 (Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL) |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
