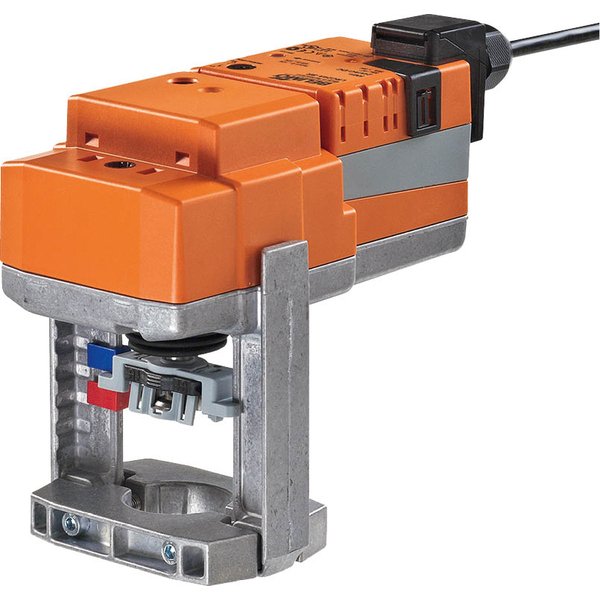

NV24A-SZ-TPC

Siłownik do zaworów grzybkowych, 1000 N, AC/DC 24 V, 0.5...10 V, 150 s, Skok 20 mm, IP54, Zaciski z kablem

Kod produktu: NV24A-SZ-TPC

Rodzaj ruchu:	Liniowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Siła:	1000 N
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Analogowe
Czas ruchu:	100...150 s
Styki pomocnicze:	2x SPDT
Połączenie elektryczne:	Zaciski z kablem
Kategoria ochronna:	IP54

Analogowy siłownik do zaworów grzybkowych NV24A-SZ-TPC

Prezentowany siłownik analogowy jest przeznaczony do efektywnego sterowania 2- i 3-drogowymi zaworami grzybkowymi w instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych. Urządzenie pracuje z napięciem AC/DC 24 V i jest sterowane standardowym sygnałem w zakresie 0.5...10 V. Zapewnia siłę przesuwu na poziomie 1000 N przy skoku wynoszącym 20 mm.

Kluczowe cechy i funkcje

Prosty montaż bezpośredni: Instalacja na zaworze jest szybka i wygodna dzięki zastosowaniu profilowanego zacisku. Możliwość obrotu siłownika o 360° na szyjce zaworu ułatwia dopasowanie go w miejscu montażu.
Wysoka niezawodność i bezpieczeństwo: Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu skrajnego położenia.
Funkcja przestawiania ręcznego: Wbudowany przycisk pozwala na wysprzęglenie przekładni i ręczną zmianę położenia trzpienia, co jest przydatne podczas instalacji lub w przypadku braku zasilania. Przycisk można zablokować w pozycji wciśniętej.
Automatyczne dopasowanie skoku: Po pierwszym podłączeniu zasilania siłownik automatycznie dostosowuje swój zakres pracy do mechanicznych ograniczników zaworu. Funkcję adaptacji można również uruchomić ręcznie w dowolnym momencie.
Sygnalizacja zwrotna i wskaźnik położenia: Urządzenie generuje sygnał zwrotny 0.5...10 V, który precyzyjnie informuje o aktualnym położeniu. Dodatkowo, mechaniczny wskaźnik na obudowie umożliwia wizualną kontrolę pozycji zaworu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	3 VA
Przyłącze zasilania / sterowania:	Zaciski z kablem 1 m, 4x 0.75 mm² (Zacisk 4 mm²)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Siła przesuwu - silnik:	1000 N
Zakres roboczy Y:	0.5...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	0.5...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	20 mm
Czas ruchu - silnik:	150 s / 20 mm
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Wskaźnik położenia:	Mechaniczny, skok 5...20 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.1 kg
