NV24A-TPC
| Rodzaj ruchu: | Liniowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Siła: | 1000 N |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | 3-punktowe |
| Czas ruchu: | 100...150 s |
| Styki pomocnicze: | 2x SPDT |
| Połączenie elektryczne: | Zaciski z kablem |
| Kategoria ochronna: | IP54 |

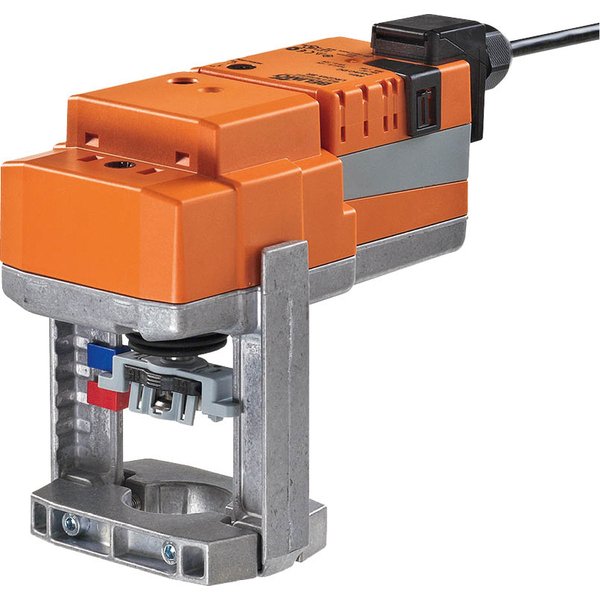

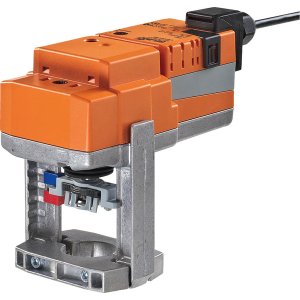

Siłownik NV24A-TPC do zaworów grzybkowych
Siłownik NV24A-TPC jest przeznaczony do sterowania 2- i 3-drogowymi zaworami grzybkowymi w instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych. Urządzenie charakteryzuje się siłą przesuwu 1000 N oraz skokiem o długości 20 mm. Zasilany jest napięciem AC/DC 24 V i oferuje sterowanie typu Zamknij/Otwórz oraz 3-punktowe.
Najważniejsze cechy produktu
- Siła przesuwu: 1000 N
- Napięcie zasilania: AC/DC 24 V
- Rodzaj sterowania: Zamknij/Otwórz, 3-punktowe
- Maksymalny skok: 20 mm
Prosty montaż i obsługa
Montaż siłownika jest łatwy i odbywa się bezpośrednio na zaworze grzybkowym przy użyciu profilowanego zacisku. Konstrukcja pozwala na obrót siłownika o 360° na szyjce zaworu, co ułatwia instalację w trudno dostępnych miejscach.
Przestawianie ręczne
Siłownik wyposażono w funkcję ręcznego przestawiania. Po wciśnięciu dedykowanego przycisku przekładnia zostaje wysprzęglona, co umożliwia manualną regulację. Przycisk można zablokować w pozycji wciśniętej. Regulacji skoku dokonuje się za pomocą klucza imbusowego 4 mm.
Wysoka niezawodność i bezpieczeństwo
Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu punktu krańcowego, co gwarantuje długą i bezawaryjną pracę.
Czytelny wskaźnik położenia
Aktualna pozycja zaworu jest w sposób ciągły pokazywana na konsoli za pomocą mechanicznego wskaźnika, co ułatwia kontrolę pracy instalacji. Zakres skoku jest kalibrowany automatycznie podczas działania urządzenia.
Możliwość zmiany kierunku ruchu
Kierunek ruchu siłownika w trybie normalnym można w prosty sposób zmienić poprzez przełączenie dedykowanego przełącznika na obudowie.
Dostępne akcesoria
Funkcjonalność siłownika można rozszerzyć o dodatkowe akcesoria elektryczne:
- Nakładany styk pomocniczy 2x SPDT (model: S2A-H)
- Ogrzewanie wrzeciona (model: ZH24-1-A)
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 3 VA |
| Przyłącze zasilania / sterowania: | Zaciski z kablem 1 m, 3x 0.75 mm² (Zacisk 4 mm²) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 1000 N |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 20 mm |
| Czas ruchu - silnik: | 150 s / 20 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Wskaźnik położenia: | Mechaniczny, skok 5...20 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
