NVC230A-TPC
| Rodzaj ruchu: | Liniowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Siła: | 1000 N |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 20...49 s |
| Styki pomocnicze: | 2x SPDT |
| Połączenie elektryczne: | Zaciski z kablem |
| Kategoria ochronna: | IP54 |

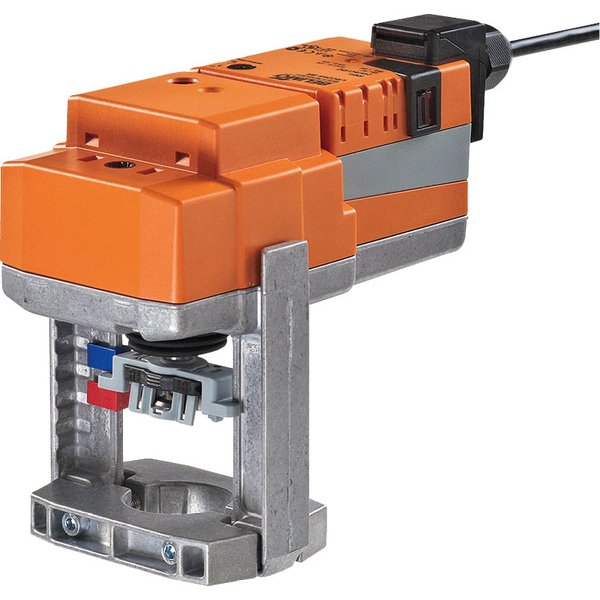

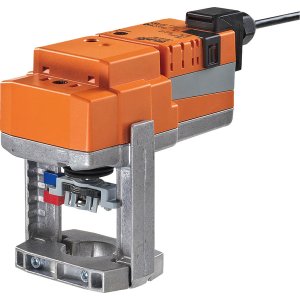

Siłownik NVC230A-TPC do zaworów grzybkowych
Siłownik NVC230A-TPC został zaprojektowany do sterowania 2- i 3-drogowymi zaworami grzybkowymi. Jest to uniwersalne rozwiązanie, które sprawdzi się w wielu stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych.
- Siła oddziaływania wynosząca 1000 N
- Uniwersalne napięcie zasilania AC 100...240 V
- Możliwość sterowania typu Zamknij/Otwórz oraz 3-punktowego
- Standardowy skok o długości 20 mm
Prosty i szybki montaż
Montaż urządzenia odbywa się bezpośrednio na zaworze grzybkowym za pomocą specjalnego, profilowanego zacisku. Dla większej elastyczności instalacji, siłownik można swobodnie obracać o 360° na szyjce zaworu.
Obsługa ręczna
Siłownik wyposażono w funkcję ręcznego przestawiania, aktywowaną dedykowanym przyciskiem. Wciśnięcie go wysprzęgla przekładnię, umożliwiając manualną regulację. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe. Regulacja skoku jest możliwa przy użyciu klucza imbusowego.
Niezawodność i bezpieczeństwo
Urządzenie gwarantuje wysoką niezawodność działania dzięki wbudowanemu zabezpieczeniu przed przeciążeniem. Siłownik automatycznie zatrzymuje się po osiągnięciu pozycji krańcowej, eliminując potrzebę stosowania dodatkowych wyłączników.
Czytelny wskaźnik położenia
Aktualna pozycja zaworu jest w sposób ciągły wskazywana przez mechaniczny wskaźnik, co ułatwia kontrolę pracy systemu. Zakres skoku jest kalibrowany automatycznie w trakcie normalnego działania.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 6.5 VA |
| Przyłącze zasilania / sterowania: | Zaciski z kablem 1 m, 3x 0.75 mm² (Zacisk 4 mm²) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 1000 N |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 20 mm |
| Czas ruchu - silnik: | 35 s / 20 mm |
| Poziom mocy akustycznej – silnik: | 60 dB(A) |
| Wskaźnik położenia: | Mechaniczny, skok 5...20 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.2 kg |
