NVC24A-SZ-TPC

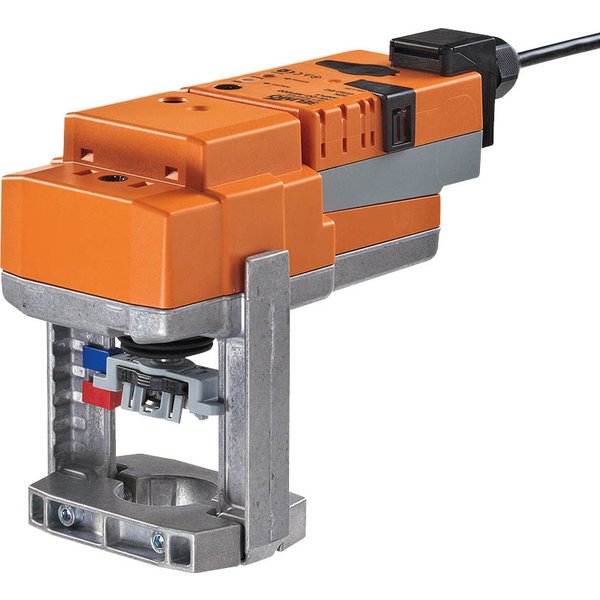

Analogowy siłownik do zaworów grzybkowych NVC24A-SZ-TPC

Siłownik analogowy NVC24A-SZ-TPC jest przeznaczony do precyzyjnego sterowania 2- i 3-drogowymi zaworami grzybkowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie pracuje z siłą przesuwu 1000 N i jest zasilane napięciem AC/DC 24 V. Jego skok roboczy wynosi 20 mm.

Kluczowe cechy i funkcje

• Sterowanie analogowe: Sterowanie siłownikiem odbywa się za pomocą standardowego sygnału 0.5...10 V, co pozwala na precyzyjne ustawienie pozycji zaworu. Dostępny jest również sygnał sprzężenia zwrotnego U (0.5...10 V), który informuje o aktualnym położeniu.
• Prosty montaż bezpośredni: Montaż na zaworze jest szybki i łatwy dzięki zastosowaniu profilowanego zacisku. Siłownik można swobodnie obracać o 360° na szyjce zaworu, co ułatwia instalację w trudno dostępnych miejscach.
• Możliwość przestawiania ręcznego: W razie potrzeby siłownik można obsługiwać ręcznie. Wciśnięcie dedykowanego przycisku powoduje wysprzęglenie przekładni, co umożliwia swobodne ustawienie pozycji. Skok można regulować za pomocą klucza imbusowego.
• Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu punktów końcowych.
• Automatyczna adaptacja i wskaźnik położenia: Przy pierwszym uruchomieniu siłownik automatycznie dostosowuje swój zakres pracy do mechanicznego skoku zaworu. Aktualne położenie jest stale widoczne na mechanicznym wskaźniku.

Zasady stosowania

Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach HVAC. Montaż i wszelkie prace regulacyjne powinny być wykonywane przez personel posiadający odpowiednie uprawnienia, zgodnie z obowiązującymi normami. Stosowanie na zewnątrz jest możliwe tylko pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg czy promienie słoneczne.
