NVK24A-3-TPC
| Rodzaj ruchu: | Liniowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Siła: | 1000 N |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | 3-punktowe |
| Czas ruchu: | 100...150 s |
| Czas ruchu (funkcja bezpieczeństwa): | 35 s |
| Styki pomocnicze: | 2x SPDT |
| Połączenie elektryczne: | Zaciski z kablem |
| Kategoria ochronna: | IP54 |

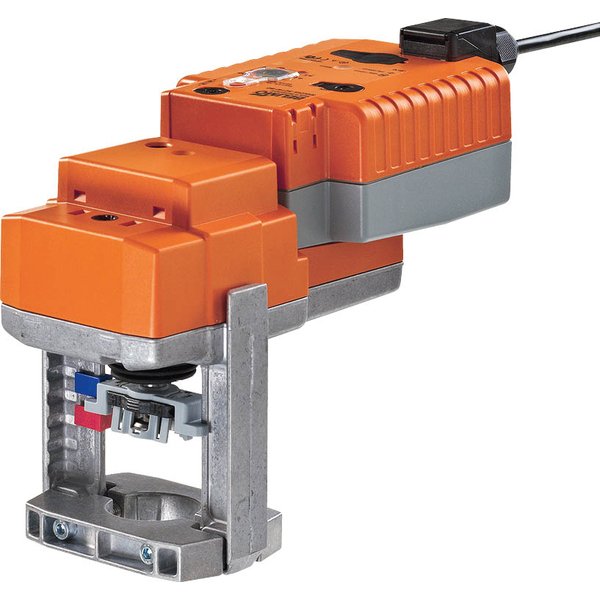

Siłownik do zaworów grzybkowych NVK24A-3-TPC z funkcją bezpieczeństwa
Siłownik NVK24A-3-TPC został zaprojektowany do precyzyjnego sterowania 2- oraz 3-drogowymi zaworami grzybkowymi. Jest to idealne rozwiązanie do zastosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Kluczowe parametry:
- Siła przesuwu: 1000 N
- Napięcie zasilania: AC 24 V
- Typ sterowania: 3-punktowe
- Maksymalny skok: 20 mm
Zaawansowana funkcja bezpieczeństwa
Urządzenie gwarantuje niezawodność działania nawet w przypadku przerwy w zasilaniu. W trakcie normalnej pracy siłownik ładuje wbudowane kondensatory. W momencie zaniku napięcia, zgromadzona w nich energia jest wykorzystywana do ustawienia zaworu w zdefiniowanej wcześniej pozycji bezpiecznej (Power Off Position - POP). Położenie to można łatwo regulować za pomocą pokrętła, dostosowując je do wymagań instalacji.
Prosty montaż i intuicyjna obsługa
Montaż siłownika jest szybki i bezproblemowy dzięki zastosowaniu profilowanego zacisku, który pozwala na bezpośrednie zamocowanie na zaworze. Siłownik można swobodnie obracać na szyjce zaworu o 360°, co ułatwia jego instalację w trudno dostępnych miejscach. Urządzenie wyposażono w mechaniczny wskaźnik, który w czytelny sposób informuje o aktualnym położeniu zaworu. Możliwe jest również ręczne przestawienie siłownika po naciśnięciu dedykowanego przycisku, co tymczasowo wysprzęgla przekładnię.
Wysoka niezawodność działania
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu punktu końcowego, co zapewnia długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V |
| Pobór mocy - praca: | 3W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 6 VA |
| Przyłącze zasilania / sterowania: | Zaciski z kablem 1 m, 4x 0.75 mm², Zacisk 4 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 1000 N |
| Ustawianie pozycji bezpiecznej: | Trzpień wsuwany / wysuwany, regulowany (pokrętło POP) |
| Czas podtrzymywania zasilania (PF): | 2 s |
| Ręczne przestawianie: | przy użyciu przycisku |
| Skok: | 20 mm |
| Czas ruchu - silnik: | 150 s / 20 mm |
| Czas ruchu – funkcja bezpieczeństwa: | 35 s / 20 mm |
| Poziom mocy akustycznej – silnik: | 56 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 60 dB(A) |
| Wskaźnik położenia: | Mechaniczny, skok 5...20 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.4 kg |
