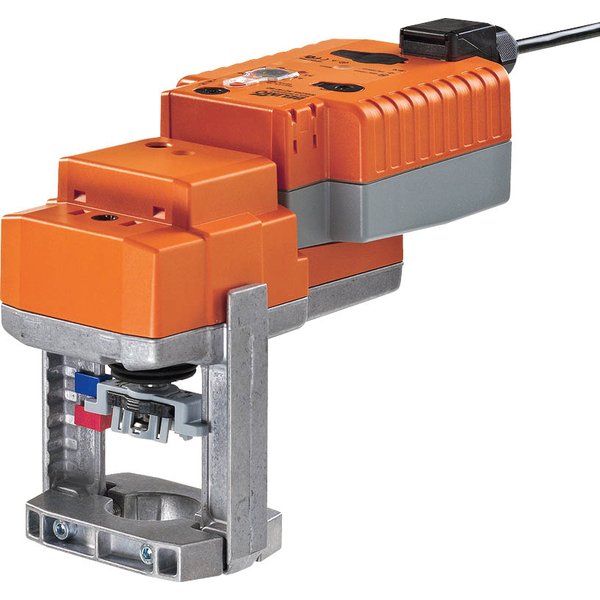

NVKC24A-MP-TPC

Siłownik do zaworów grzybkowych z funkcją bezpieczeństwa NC / NO, 1000 N, AC/DC 24 V, Szyna MP, 35 s (35...90 s), Skok 20 mm, IP54, Zaciski z kablem

Producent: Belimo

Kod produktu: NVKC24A-MP-TPC

Rodzaj ruchu:	Liniowe
Funkcja bezpieczeństwa:	Funkcja bezpieczeństwa
Siła:	1000 N
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	20...49 s
Czas ruchu (funkcja bezpieczeństwa):	35 s
Styki pomocnicze:	2x SPDT
Połączenie elektryczne:	Zaciski z kablem
Kategoria ochronna:	IP54

Siłownik NVKC24A-MP-TPC do zaworów grzybkowych

Siłownik NVKC24A-MP-TPC to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania 2- i 3-drogowymi zaworami grzybkowymi w instalacjach HVAC. Charakteryzuje się siłą przesuwu 1000 N i skokiem o długości 20 mm, działając przy zasilaniu napięciem AC/DC 24 V. Urządzenie oferuje wszechstronne możliwości sterowania, zarówno analogowego (2...10 V), jak i cyfrowego poprzez interfejs komunikacyjny Belimo MP-Bus.

Kluczowe cechy i funkcjonalności

Funkcja bezpieczeństwa przy zaniku zasilania: Dzięki wbudowanym kondensatorom, w przypadku przerwy w dostawie prądu, siłownik automatycznie ustawia zawór w predefiniowanej, bezpiecznej pozycji (POP). Czas podtrzymywania zasilania jest fabrycznie ustawiony na 2 sekundy, z możliwością regulacji.
Elastyczne sterowanie: Siłownik może pracować w trybie konwencjonalnym, reagując na standardowy sygnał sterujący, lub być zintegrowany z systemem automatyki budynkowej za pośrednictwem magistrali MP-Bus.
Przetwarzanie sygnałów z czujników: Urządzenie umożliwia podłączenie zewnętrznego czujnika (pasywnego, aktywnego lub zestyku) i działa jako przetwornik analogowo-cyfrowy, przesyłając dane pomiarowe przez szynę MP-Bus do systemu nadrzędnego.
Możliwość konfiguracji: Chociaż ustawienia fabryczne są dostosowane do większości typowych zastosowań, indywidualne parametry można łatwo modyfikować przy użyciu oprogramowania Belimo Assistant 2.
Prosty montaż i obsługa: Montaż bezpośrednio na zaworze jest szybki i wygodny dzięki zastosowaniu profilowanego zacisku. Siłownik można swobodnie obracać o 360° na szyjce zaworu.
Obsługa ręczna: Wbudowany przycisk pozwala na tymczasowe wysprzęglenie przekładni, co ułatwia ręczne ustawienie pozycji zaworu podczas instalacji lub serwisu.
Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem, nie wymaga mechanicznych wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ogranicznika.
Automatyczna adaptacja skoku: Po pierwszym uruchomieniu siłownik automatycznie dopasowuje swój zakres roboczy do mechanicznych położeń krańcowych zaworu, co gwarantuje precyzyjne działanie i sygnalizację zwrotną.

Zastosowanie i montaż

Urządzenie jest przeznaczone do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż oraz uruchomienie powinny być przeprowadzane wyłącznie przez personel posiadający odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów. Siłownik może być stosowany na zewnątrz budynków pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg czy promienie słoneczne.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	4.5 W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	9 VA
Przyłącze zasilania / sterowania:	Zaciski z kablem 1 m, 4x 0.75 mm², Zacisk 4 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Siła przesuwu - silnik:	1000 N
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V, Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V, Punkt końcowy 2.5...10 V
Ustawianie pozycji bezpiecznej:	Trzpień 0...100%, regulowany (pokrętło POP)
Czas podtrzymywania zasilania (PF):	2 s
Regulowany czas podtrzymywania zasilania (PF):	0...10 s
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przy użyciu przycisku
Skok:	20 mm
Czas ruchu - silnik:	35 s / 20 mm
Regulowany czas ruchu:	35...90 s
Czas ruchu – funkcja bezpieczeństwa:	35 s / 20 mm
Poziom mocy akustycznej – silnik:	60 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	60 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń:	Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 33%)...100%, ZS = MIN...MAX
Wskaźnik położenia:	Mechaniczny, skok 5...20 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.4 kg
Terminy techniczne
Skróty:	POP = Power Off Position / pozycja bezpieczna, CPO = Controlled Power Off / sterowana funkcja bezpieczeństwa, PF = Power fail delay time / czas podtrzymywania zasilania
