NVKC24A-SR-TPC

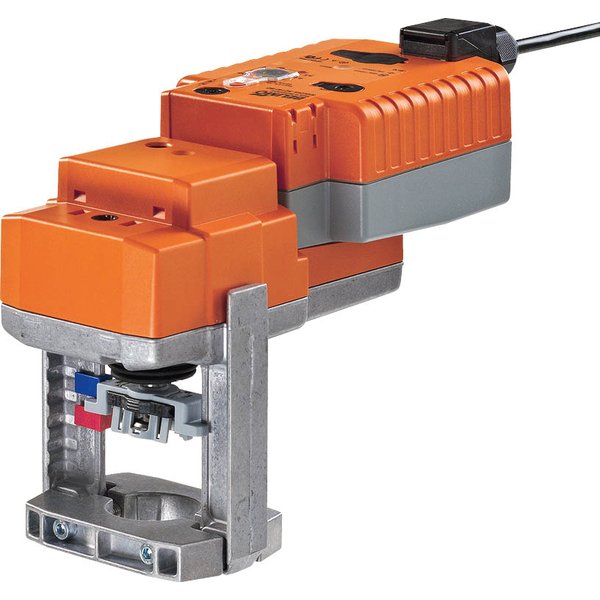

Analogowy siłownik NVKC24A-SR-TPC do zaworów grzybkowych

Precyzyjny siłownik przeznaczony do sterowania 2- oraz 3-drogowymi zaworami grzybkowymi w instalacjach. Urządzenie charakteryzuje się siłą przesuwu 1000 N oraz skokiem wynoszącym 20 mm. Jest zasilane napięciem AC/DC 24 V i sterowane za pomocą sygnału analogowego 2...10 V.

Kluczowe właściwości produktu

• Tryb pracy i funkcja bezpieczeństwa: Siłownik sterowany jest standardowym sygnałem napięciowym, który pozwala na precyzyjne ustawienie pozycji zaworu. Wbudowane kondensatory są ładowane podczas normalnej pracy. W momencie utraty zasilania, zgromadzona w nich energia jest wykorzystywana do ustawienia zaworu w zdefiniowanej pozycji bezpiecznej (POP).
• Regulowana pozycja bezpieczna (POP): Użytkownik ma możliwość łatwego ustawienia żądanej pozycji bezpiecznej w zakresie od 0 do 100% skoku (z krokiem co 10%) za pomocą pokrętła.
• Prosty montaż bezpośredni: Montaż na zaworze grzybkowym jest szybki i łatwy dzięki zastosowaniu profilowanego zacisku. Konstrukcja pozwala na obrót siłownika o 360° na szyjce zaworu, co ułatwia dopasowanie go w miejscu instalacji.
• Przestawianie ręczne: Wciśnięcie dedykowanego przycisku tymczasowo wysprzęgla przekładnię, co umożliwia ręczną regulację położenia trzpienia. Po zwolnieniu przycisku siłownik powraca do trybu automatycznego.
• Wysoka niezawodność i trwałość: Urządzenie jest wyposażone w zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
• Automatyczna adaptacja skoku: Po pierwszym podłączeniu zasilania siłownik automatycznie przeprowadza proces adaptacji, dostosowując swój zakres pracy do mechanicznego skoku zaworu. Proces ten można również uruchomić ręcznie.
• Mechaniczny wskaźnik położenia: Aktualne położenie trzpienia jest w czytelny sposób wskazywane na konsoli urządzenia za pomocą mechanicznego wskaźnika.

Zastosowanie i uwagi

Urządzenie zostało zaprojektowane do pracy w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i wszelkie prace regulacyjne powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów.
