NVKC24A-SZ-TPC

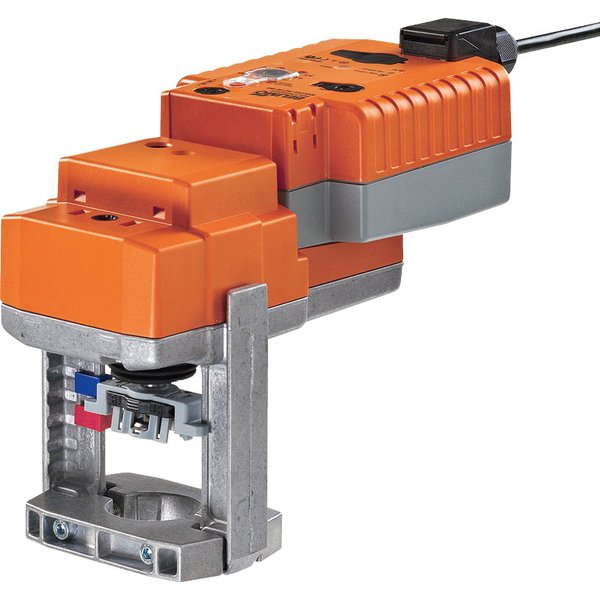

Analogowy siłownik NVKC24A-SZ-TPC do zaworów grzybkowych

Siłownik analogowy zaprojektowany do precyzyjnej kontroli 2-drogowych oraz 3-drogowych zaworów grzybkowych. Urządzenie zasilane jest napięciem AC/DC 24 V i sterowane sygnałem 0.5...10 V. Charakteryzuje się siłą przesuwu na poziomie 1000 N oraz skokiem wynoszącym 20 mm.

Kluczowe cechy produktu

• Tryb pracy i funkcja bezpieczeństwa: Siłownik reaguje na standardowy sygnał sterujący DC 0...10 V, ustawiając zawór w odpowiedniej pozycji. Jednocześnie wbudowane kondensatory gromadzą energię, która w przypadku przerwy w zasilaniu jest wykorzystywana do przesunięcia zaworu w zdefiniowane położenie bezpieczne.
• Konfigurowalne położenie bezpieczne (POP): Użytkownik ma możliwość ustawienia pożądanego położenia bezpiecznego w zakresie od 0 do 100% (z krokiem 10%) za pomocą dedykowanego pokrętła. Po zaniku napięcia, siłownik ustawi się w tej pozycji.
• Prosty montaż bezpośredni: Montaż na zaworze grzybkowym jest szybki i łatwy dzięki zastosowaniu profilowanego zacisku. Siłownik można swobodnie obracać o 360° na szyjce zaworu, co ułatwia instalację.
• Przestawianie ręczne: Urządzenie wyposażono w przycisk, który po wciśnięciu tymczasowo wysprzęgla przekładnię, umożliwiając ręczną regulację położenia. Skok można regulować za pomocą klucza imbusowego w gnieździe na górze obudowy.
• Wysoka niezawodność: Siłownik jest chroniony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
• Automatyczne dopasowanie i wskaźnik położenia: Przy pierwszym uruchomieniu siłownik automatycznie dostosowuje swój zakres roboczy do mechanicznych położeń krańcowych zaworu. Aktualna pozycja jest czytelnie wskazywana przez mechaniczny wskaźnik na konsoli.

Uwagi dotyczące bezpieczeństwa i eksploatacji

Urządzenie przeznaczone jest do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel, z zachowaniem obowiązujących norm. Siłownik jest bezobsługowy i nie powinien być otwierany przez użytkownika.
