SV230A-TPC

Siłownik do zaworów grzybkowych, 1500 N, AC 100...240 V, Zamknij/Otwórz, 3-punktowe, 150 s, Skok 20 mm, IP54, Zaciski z kablem

Kod produktu: SV230A-TPC

Rodzaj ruchu:	Liniowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Siła:	1500 N
Napięcie AC/DC:	230 V
Rodzaj sterowania:	Zamknij/Otwórz
Czas ruchu:	100...150 s
Połączenie elektryczne:	Zaciski z kablem
Kategoria ochronna:	IP54

Siłownik do zaworów grzybkowych SV230A-TPC

Siłownik SV230A-TPC jest przeznaczony do sterowania 2- i 3-drogowymi zaworami grzybkowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Urządzenie charakteryzuje się siłą przesuwu 1500 N oraz skokiem o długości 20 mm. Jest zasilane napięciem zmiennym w szerokim zakresie od 100 do 240 V i sterowane w trybie Zamknij/Otwórz lub 3-punktowym. Możliwe jest równoległe podłączenie kilku siłowników.

Cechy i zalety produktu

Prosty montaż: Siłownik jest montowany bezpośrednio na zaworze za pomocą profilowanego zacisku. Możliwość obrotu o 360° na szyjce zaworu ułatwia instalację w każdej pozycji.
Obsługa ręczna: Możliwość ręcznego sterowania za pomocą przycisku, który wysprzęgla przekładnię. Funkcja ta może być zablokowana dla wygody użytkowania.
Wysoka niezawodność: Urządzenie posiada zabezpieczenie przed przeciążeniem i nie wymaga wyłączników krańcowych, zatrzymując się automatycznie po osiągnięciu punktu końcowego.
Mechaniczny wskaźnik położenia: Czytelny wskaźnik na konsoli pozwala na łatwe odczytanie aktualnego położenia zaworu.
Regulowany kierunek ruchu: Kierunek ruchu trzpienia można łatwo zmienić za pomocą dostępnego przełącznika.
Stopień ochrony IP54: Obudowa zapewnia ochronę przed pyłem i bryzgami wody, co gwarantuje trwałość w trudnych warunkach.
Konstrukcja bezobsługowa: Siłownik nie wymaga regularnych przeglądów ani konserwacji.

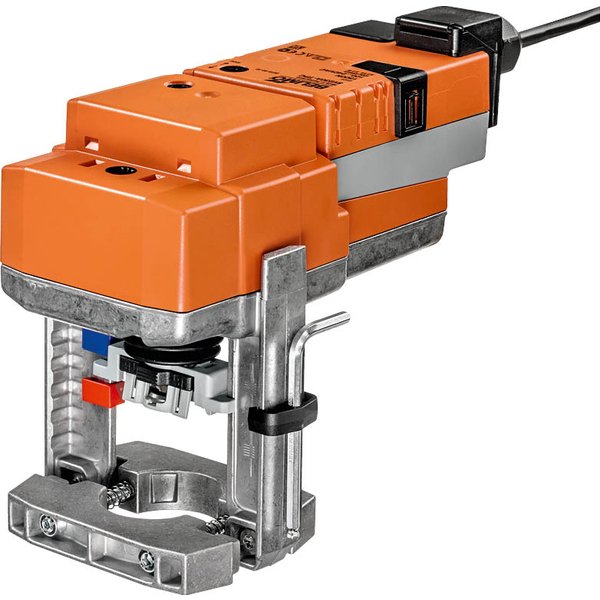

Uwaga: Zdjęcie produktu jest poglądowe i może nieznacznie różnić się od rzeczywistego wyglądu.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	1W
Moc znamionowa:	4 VA
Przyłącze zasilania / sterowania:	Zaciski z kablem 1 m, 3x 0.75 mm² (Zacisk 4 mm²)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Siła przesuwu - silnik:	1500 N
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	20 mm
Czas ruchu - silnik:	150 s / 20 mm
Poziom mocy akustycznej – silnik:	35 dB(A)
Wskaźnik położenia:	Mechaniczny, skok 5...20 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	4 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.2 kg
