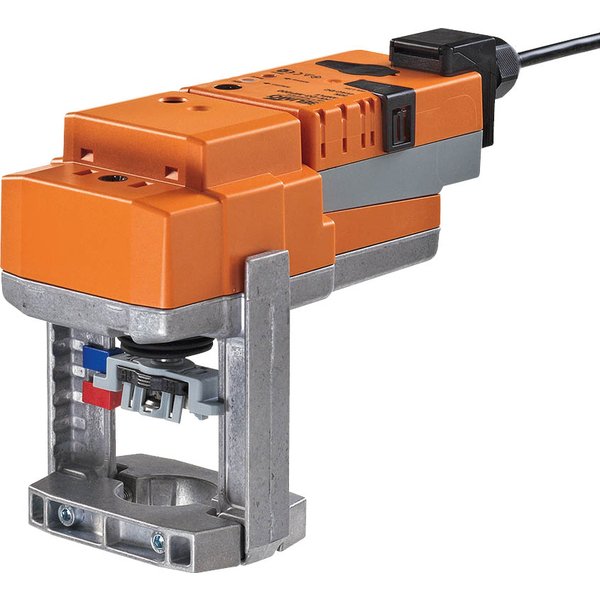

SV24A-SR-TPC

Siłownik do zaworów grzybkowych, 1500 N, AC/DC 24 V, 2...10 V, 150 s, Skok 20 mm, IP54, Zaciski z kablem

Kod produktu: SV24A-SR-TPC

Rodzaj ruchu:	Liniowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Siła:	1500 N
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Analogowe
Czas ruchu:	100...150 s
Styki pomocnicze:	2x SPDT
Połączenie elektryczne:	Zaciski z kablem
Kategoria ochronna:	IP54

Analogowy siłownik do zaworów grzybkowych SV24A-SR-TPC

Siłownik analogowy SV24A-SR-TPC został zaprojektowany do efektywnej regulacji 2- oraz 3-drogowych zaworów grzybkowych w instalacjach HVAC. Urządzenie zasilane jest napięciem AC/DC 24 V i charakteryzuje się siłą przesuwu 1500 N przy skoku o długości 20 mm. Sterowanie odbywa się za pomocą standardowego sygnału analogowego 2...10 V.

Kluczowe cechy produktu:

Precyzyjne sterowanie i sygnał zwrotny
Siłownik pozycjonuje zawór w odpowiedzi na sygnał sterujący 2...10 V. Dodatkowo udostępnia napięcie pomiarowe (również w zakresie 2...10 V), które może służyć jako sygnał zwrotny o aktualnym położeniu lub jako sygnał sterujący dla kolejnych urządzeń w instalacji.
Łatwy i szybki montaż
Montaż urządzenia jest prosty i odbywa się bezpośrednio na zaworze za pomocą profilowanego zacisku. Aby ułatwić instalację, zwłaszcza w trudno dostępnych miejscach, siłownik można swobodnie obracać o 360° na szyjce zaworu.
Funkcja ręcznego przestawiania
Wbudowany przycisk pozwala na ręczne przestawienie siłownika. Po jego naciśnięciu przekładnia zostaje wysprzęglona, co umożliwia manualną regulację. Przycisk można zablokować w pozycji wciśniętej.
Wysoka niezawodność i bezpieczeństwo
Urządzenie jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Automatyczna adaptacja skoku
Po pierwszym uruchomieniu siłownik automatycznie dostosowuje swój zakres pracy do mechanicznych położeń krańcowych zaworu. Funkcję adaptacji można również uruchomić ręcznie w dowolnym momencie.
Czytelny wskaźnik położenia
Mechaniczny wskaźnik na konsoli w czytelny sposób informuje o aktualnym położeniu zaworu, ułatwiając kontrolę pracy systemu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	3.5 VA
Przyłącze zasilania / sterowania:	Zaciski z kablem 1 m, 4x 0.75 mm² (Zacisk 4 mm²)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Siła przesuwu - silnik:	1500 N
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	20 mm
Czas ruchu - silnik:	150 s / 20 mm
Poziom mocy akustycznej – silnik:	35 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Wskaźnik położenia:	Mechaniczny, skok 5...20 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.2 kg
