SVC24A-MP-TPC

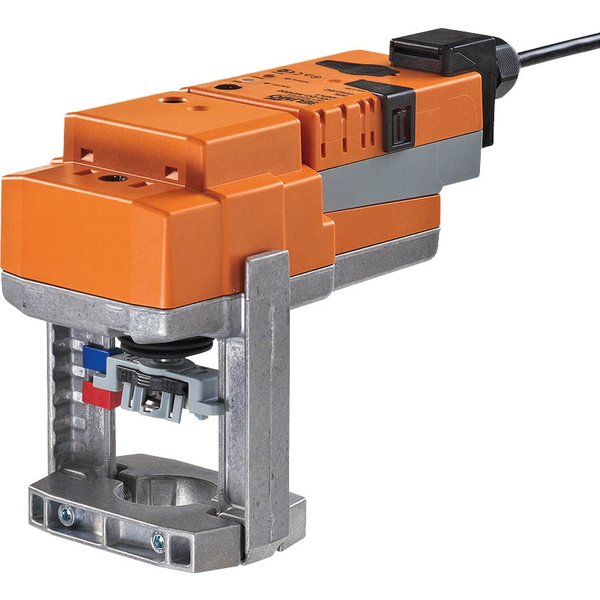

Siłownik do zaworów grzybkowych SVC24A-MP-TPC

Siłownik SVC24A-MP-TPC jest nowoczesnym urządzeniem przeznaczonym do precyzyjnego sterowania 2- i 3-drogowymi zaworami grzybkowymi w instalacjach HVAC. Charakteryzuje się siłą przesuwu 1500 N i skokiem o długości 20 mm. Urządzenie jest zasilane bezpiecznym napięciem AC/DC 24 V. Umożliwia zarówno sterowanie za pomocą standardowego sygnału analogowego 2...10 V, jak i zaawansowaną komunikację cyfrową poprzez magistralę Belimo MP-Bus, co zapewnia elastyczność w integracji z systemami automatyki budynkowej.

Kluczowe cechy i funkcje

• Elastyczne tryby pracy: Siłownik może być sterowany konwencjonalnie, standardowym sygnałem nastawczym, lub cyfrowo za pośrednictwem magistrali MP-Bus, odbierając sygnały bezpośrednio z regulatora nadrzędnego.
• Przetwarzanie sygnałów z czujników: Urządzenie umożliwia podłączenie zewnętrznego czujnika (pasywnego, aktywnego lub zestyku) i działa jako przetwornik, udostępniając jego odczyty cyfrowo przez szynę MP-Bus do systemu sterowania.
• Możliwość konfiguracji: Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, poszczególne parametry pracy siłownika można modyfikować przy użyciu dedykowanej aplikacji Belimo Assistant 2.
• Prosty montaż: Dzięki zastosowaniu profilowanego zacisku montaż bezpośrednio na szyjce zaworu jest szybki i nieskomplikowany. Siłownik można swobodnie obracać o 360°, co ułatwia jego dopasowanie w miejscu instalacji.
• Obsługa ręczna: Wbudowany przycisk pozwala na tymczasowe wysprzęglenie przekładni, co umożliwia ręczne ustawienie pozycji zaworu. Pozycję tę można zablokować na czas serwisu.
• Wysoka niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga mechanicznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu końca zakresu pracy.
• Automatyczna adaptacja skoku: Po pierwszym uruchomieniu urządzenie samoczynnie dostosowuje swój zakres roboczy do mechanicznego skoku zaworu. Proces adaptacji można również uruchomić manualnie.
• Mechaniczny wskaźnik położenia: Aktualna pozycja zaworu jest w czytelny sposób wskazywana na konsoli urządzenia, co ułatwia diagnostykę i kontrolę.

Zastosowanie i wskazówki montażowe

Urządzenie jest przeznaczone do zastosowań w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Montaż oraz podłączenie elektryczne powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących przepisów i norm. W przypadku instalacji na zewnątrz budynków, siłownik musi być chroniony przed bezpośrednim oddziaływaniem warunków atmosferycznych, takich jak deszcz, śnieg czy promieniowanie słoneczne.
