BF120-2
| Moment obrotowy: | 18 Nm |
| Napięcie zasilania: | 120 V |
| Sterowanie: | Zamknij/Otwórz |

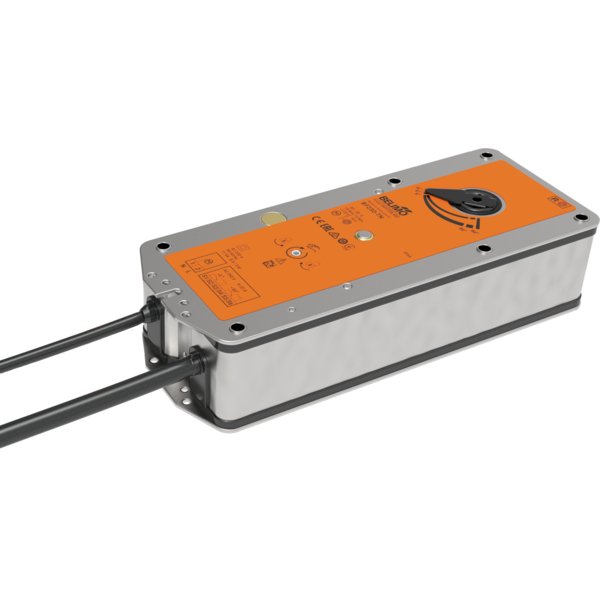

Siłownik BF120-2 ze sprężyną powrotną
Siłownik BF120-2 został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi w instalacjach wentylacyjnych oraz klimatyzacyjnych. Dzięki mechanizmowi sprężyny powrotnej zapewnia niezawodne ustawienie klapy w pozycji bezpiecznej w przypadku zaniku zasilania.
Urządzenie jest przystosowane do pracy z klapami o kącie obrotu do 90 stopni i montowane jest na osi za pomocą połączenia kształtowego 12x12 mm.
Zasada działania i sterowanie
W trybie normalnej pracy silnik siłownika ustawia przepustnicę w położeniu roboczym, jednocześnie napinając sprężynę powrotną. W momencie przerwania dopływu prądu, energia zmagazynowana w sprężynie powoduje automatyczny powrót klapy do jej pozycji bezpieczeństwa. Czas powrotu do pozycji bezpiecznej wynosi poniżej 16 sekund.
Siłownik oferuje możliwość ręcznej obsługi przy odłączonym zasilaniu. Można go manualnie przestawić i zablokować w dowolnym położeniu. Zwolnienie blokady następuje ręcznie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia
Urządzenie wyposażono w dwa zintegrowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych przepustnicy (ustawione fabrycznie na 5° i 80°). Zestyki przełączników pozwalają na podłączanie do obwodów o różnym natężeniu prądu. Dodatkowo, aktualne położenie skrzydła klapy jest wskazywane przez czytelny wskaźnik mechaniczny.
Kluczowe cechy produktu:
- Moment obrotowy: 18 Nm (praca silnika) oraz 12 Nm (funkcja bezpieczeństwa ze sprężyną).
- Napięcie zasilania: Znamionowe AC 120 V.
- Sterowanie: typu Otwórz/Zamknij.
- Trwałość: Zaprojektowany na minimum 60 000 cykli do pozycji bezpiecznej.
- Klasa ochrony: Wzmocniona izolacja (Klasa II) oraz stopień ochrony obudowy IP54.
Zgodność z normami
Konstrukcja siłownika spełnia wymagania rygorystycznych Norm Europejskich, co potwierdza jego przeznaczenie do zastosowań w ochronie przeciwpożarowej:
- EN 15650
- EN 1366-2
- EN 13501-3
Ważne uwagi dotyczące bezpieczeństwa
Montaż siłownika na klapie przeciwpożarowej lub oddymiającej jest realizowany przez producenta klapy. Urządzenie jest dostarczane wyłącznie do producentów tego typu systemów. Dwa wbudowane styki pomocnicze mogą być podłączone do napięcia sieciowego lub bezpiecznego, jednak nie wolno podłączać ich do obu typów napięć jednocześnie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 120 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 96...132 V |
| Pobór mocy - praca: | 8.5 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 11 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54, Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.9 kg |
