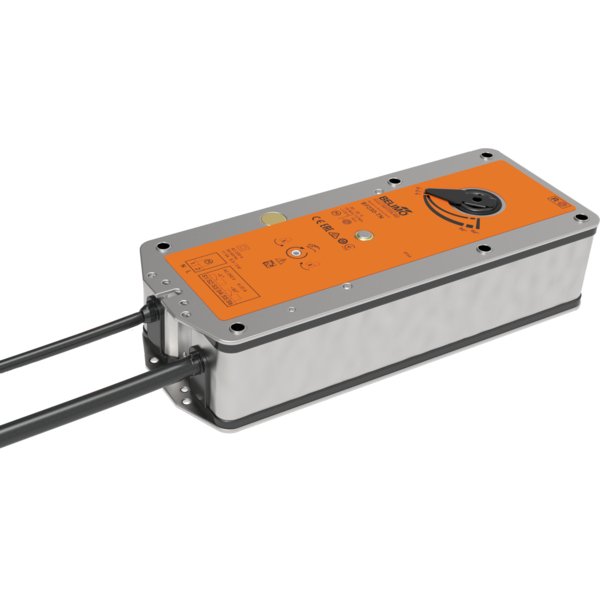

BF230-2

Siłownik do klapy odcinającej, 18 Nm, AC 230 V, Zamknij/Otwórz, 120 s, 2x SPDT, IP54, Kabel

Kod produktu: BF230-2

Moment obrotowy:	18 Nm
Napięcie AC/DC:	230 V
Rodzaj sterowania:	Zamknij/Otwórz

Siłownik ze sprężyną powrotną do klap ppoż. i oddymiających

Siłownik BF230-2 jest specjalistycznym urządzeniem przeznaczonym do sterowania klapami przeciwpożarowymi oraz oddymiającymi w instalacjach wentylacyjnych i klimatyzacyjnych. Zapewnia niezawodne działanie w trybie Otwórz/Zamknij i jest zasilany napięciem AC 230 V. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.

Zasada działania

W normalnych warunkach siłownik ustawia klapę w jej pozycji roboczej, jednocześnie napinając sprężynę powrotną. W momencie przerwy w dostawie energii elektrycznej, zgromadzona w sprężynie energia jest uwalniana, co powoduje automatyczne przestawienie klapy do pozycji bezpiecznej. Gwarantuje to maksymalne bezpieczeństwo systemu nawet w przypadku awarii zasilania.

Najważniejsze cechy produktu

Ręczne przestawianie: Siłownik może być obsługiwany ręcznie przy odłączonym zasilaniu. Mechanizm pozwala na zablokowanie klapy w dowolnej pozycji, a odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia: Urządzenie wyposażono w dwa zintegrowane mikroprzełączniki, które służą do sygnalizowania skrajnych położeń klapy.
Wskaźnik mechaniczny: Oprócz sygnalizacji elektrycznej, aktualne położenie klapy jest widoczne na mechanicznym wskaźniku, co ułatwia inspekcję wizualną.
Wysoka trwałość: Konstrukcja siłownika została zaprojektowana z myślą o długotrwałej i niezawodnej pracy, gwarantując wykonanie co najmniej 60 000 cykli do pozycji bezpiecznej.
Zgodność z normami: Produkt spełnia wymagania kluczowych norm europejskich, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do stosowania w instalacjach przeciwpożarowych.

Elementy zawarte w zestawie

Korba do obsługi ręcznej
Wskaźnik położenia
Torba ochronna

Dane elektryczne
Napięcie znamionowe:	AC 230 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 198...264 V
Pobór mocy - praca:	8W
Pobór mocy w stanie spoczynku:	3W
Moc znamionowa:	12.5 VA
Prąd rozruchowy (Imax):	8.3 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Przyłącze zasilania / sterowania:	Kabel 1 m, 2x 0.75 mm² (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 1 m, 6x 0.75 mm² (bezhalogenowy)
Dane funkcjonalne
Moment obrotowy - silnik:	18 Nm
Moment obrotowy - funkcja bezpieczeństwa:	12 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z ogranicznikiem
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<120 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	16 s @ 20°C
Poziom mocy akustycznej – silnik:	45 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	63 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54 Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	4 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna:	-30...50°C [-22...122°F]
Temperatura otoczenia - funkcja bezpieczeństwa:	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania:	-40...50°C [-40...122°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	3.0 kg
