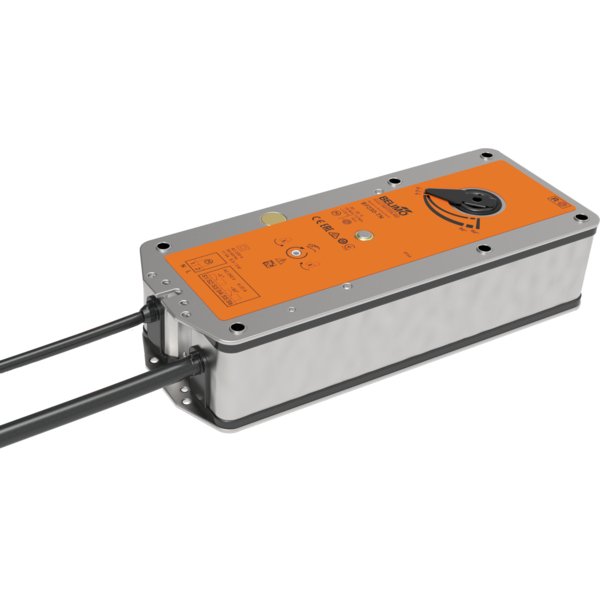

BF230-2/500

Siłownik do klapy odcinającej, 18 Nm, AC 230 V, Zamknij/Otwórz, 120 s, 2x SPDT, IP54, Kabel

Kod produktu: BF230-2/500

Moment obrotowy:	18 Nm
Napięcie AC/DC:	230 V
Rodzaj sterowania:	Zamknij/Otwórz

Siłownik ze sprężyną powrotną BF230-2/500

Siłownik BF230-2/500 został zaprojektowany do zastosowania w instalacjach wentylacyjnych i klimatyzacyjnych do sterowania klapami przeciwpożarowymi oraz oddymiającymi o kącie obrotu 90°. Urządzenie pracuje przy napięciu znamionowym AC 230 V i jest sterowane w trybie Zamknij/Otwórz. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.

Główne cechy produktu

Tryb pracy i funkcja bezpieczeństwa

W normalnych warunkach pracy siłownik napędzany silnikiem ustawia klapę w jej pozycji roboczej, jednocześnie napinając zintegrowaną sprężynę powrotną. W momencie przerwy w dostawie zasilania, energia zmagazynowana w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej, zapewniając niezawodność systemu.

Ręczne przestawianie

Konstrukcja siłownika umożliwia ręczną obsługę przy odłączonym zasilaniu. Klapę można ręcznie ustawić i zablokować w dowolnym położeniu. Odblokowanie mechanizmu następuje manualnie lub w sposób automatyczny po ponownym podłączeniu napięcia zasilającego.

Sygnalizacja położenia

Urządzenie jest wyposażone w dwa wbudowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką, wizualną weryfikację aktualnego położenia klapy.

Zgodność z normami

Siłownik spełnia wymagania kluczowych norm europejskich, w tym EN 15650 (Przeciwpożarowe klapy odcinające), EN 1366-2 (Badania odporności ogniowej) oraz EN 13501-3 (Klasyfikacja ogniowa), co potwierdza jego przeznaczenie do specjalistycznych zastosowań w ochronie przeciwpożarowej budynków.

Elementy zawarte w zestawie

Korba
Wskaźnik
Torba ochronna

Dane elektryczne
Napięcie znamionowe:	AC 230 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 198...264 V
Pobór mocy - praca:	8W
Pobór mocy w stanie spoczynku:	3W
Moc znamionowa:	12.5 VA
Prąd rozruchowy (Imax):	8.3 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Przyłącze zasilania / sterowania:	Kabel 5 m, 2x 0.75 mm² (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 5 m, 6x 0.75 mm² (bezhalogenowy)
Dane funkcjonalne
Moment obrotowy - silnik:	18 Nm
Moment obrotowy - funkcja bezpieczeństwa:	12 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z ogranicznikiem
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<120 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	16 s @ 20°C
Poziom mocy akustycznej – silnik:	45 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	63 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54 Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	4 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna:	-30...50°C [-22...122°F]
Temperatura otoczenia - funkcja bezpieczeństwa:	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania:	-40...50°C [-40...122°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	3.6 kg
