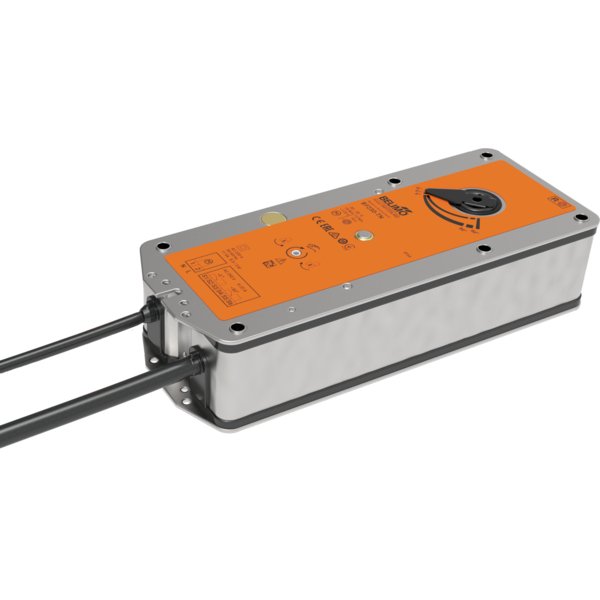

BF230-C134

Siłownik ze sprężyną powrotną do klap przeciwpożarowych i oddymiających

Siłownik BF230-C134 został zaprojektowany do sterowania klapami przeciwpożarowymi oraz oddymiającymi o kącie obrotu do 90°, stosowanymi w instalacjach wentylacyjnych i klimatyzacyjnych. Urządzenie jest zasilane napięciem znamionowym AC 230 V i sterowane w trybie Otwórz/Zamknij. Zapewnia moment obrotowy na poziomie 20 Nm zarówno podczas pracy silnika, jak i w trybie awaryjnym, realizowanym przez sprężynę powrotną. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.

Zasada działania i funkcja bezpieczeństwa

W trybie normalnej pracy siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W momencie zaniku zasilania, zmagazynowana w sprężynie energia automatycznie i błyskawicznie przestawia klapę do jej pozycji bezpiecznej, co gwarantuje ochronę w sytuacjach awaryjnych. Czas zadziałania funkcji bezpieczeństwa wynosi poniżej 30 sekund.

Kluczowe cechy produktu

• Sygnalizacja położenia: Urządzenie jest wyposażone w dwa wbudowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Styki są złocone i posrebrzane, co umożliwia ich wykorzystanie zarówno w obwodach o bardzo niskim natężeniu prądu (rzędu miliamperów), jak i przy większych obciążeniach. Dodatkowo, aktualna pozycja klapy jest widoczna na mechanicznym wskaźniku.
• Ręczne przestawianie: Siłownik umożliwia ręczną zmianę położenia klapy oraz jej zablokowanie w wybranej pozycji, gdy zasilanie jest odłączone. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia.
• Wysoki stopień ochrony: Obudowa o klasie szczelności IP54 zapewnia ochronę przed pyłem i wodą we wszystkich pozycjach montażowych, a wzmocniona izolacja (II klasa ochronności) gwarantuje bezpieczeństwo elektryczne.
• Zgodność z normami: Konstrukcja siłownika jest zgodna z europejskimi normami dotyczącymi wentylacji i ochrony przeciwpożarowej budynków, w tym EN 15650, EN 1366-2 oraz EN 13501-3.

Elementy zawarte w dostawie

• Korba
• Wskaźnik
• Torba ochronna
• Wkładka kształtowa 12/10 mm
