BF230-C232
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | Zamknij/Otwórz |

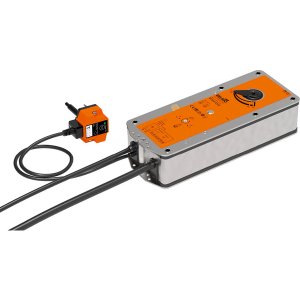

Siłownik ze sprężyną powrotną BF230-C232 do klap pożarowych
Siłownik BF230-C232, wyposażony w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT (72°C), jest przeznaczony do sterowania klapami wentylacji pożarowej i oddymiającymi o kącie obrotu do 90 stopni. Urządzenie jest kluczowym elementem w instalacjach wentylacyjnych i klimatyzacyjnych, zapewniając bezpieczeństwo w przypadku pożaru.
Kluczowe cechy produktu:
- Moment obrotowy: 20 Nm
- Napięcie zasilania: AC 230 V
- Typ sterowania: Otwórz/Zamknij
- Mocowanie: Połączenie kształtowe 12x12 mm na osi wydrążonej
Tryb pracy i funkcja bezpieczeństwa
W normalnych warunkach pracy siłownik ustawia klapę w jej położeniu roboczym, jednocześnie napinając sprężynę powrotną. W momencie przerwy w dostawie zasilania, energia zgromadzona w sprężynie natychmiast przestawia klapę do pozycji bezpiecznej, co gwarantuje niezawodność systemu ochrony przeciwpożarowej.
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz BAT jest wyposażony w dwa bezpieczniki termiczne. Jeden z nich monitoruje temperaturę otoczenia, a drugi temperaturę wewnątrz kanału wentylacyjnego. Przekroczenie temperatury 72°C przez którykolwiek z czujników powoduje nieodwracalne odcięcie napięcia zasilania i zamknięcie klapy. O prawidłowym działaniu i podłączonym zasilaniu informuje dioda LED. Funkcjonalność wyzwalacza można sprawdzić za pomocą dedykowanego przycisku testowego.
Pozostałe funkcjonalności
- Przestawianie ręczne: Przy odłączonym zasilaniu możliwe jest ręczne ustawienie klapy i zablokowanie jej w dowolnej pozycji. Zwolnienie blokady następuje manualnie lub automatycznie po przywróceniu zasilania.
- Sygnalizacja położenia: Urządzenie posiada dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych. Dodatkowo, aktualna pozycja klapy jest widoczna na mechanicznym wskaźniku.
- Zgodność z normami: Konstrukcja siłownika jest zgodna z wymaganiami norm europejskich, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do zastosowań w ochronie przeciwpożarowej.
Zawartość zestawu:
- Korba
- Wskaźnik położenia
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 8W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 12.5 VA |
| Prąd rozruchowy (Imax): | 5.8 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm (patrz trwałość) |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm (patrz trwałość) |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <30 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 10 200 pozycji bezpiecznych @ 15 Nm (typowo), następnie 50 pozycji bezpiecznych @ 20 Nm (maks.) |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C; Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54; Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.1 kg |
