BF230-C93
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |

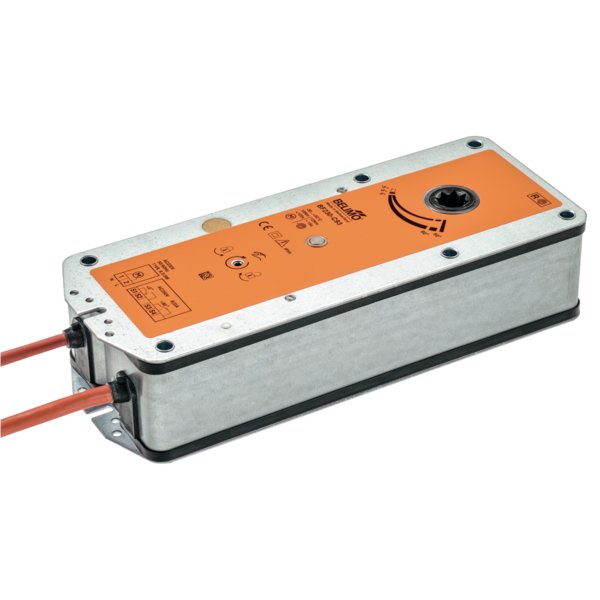

Siłownik BF230-C93 do Klap Przeciwpożarowych i Oddymiających
Siłownik BF230-C93 ze sprężyną powrotną został zaprojektowany z myślą o niezawodnym sterowaniu klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90°, stosowanymi w instalacjach wentylacyjnych oraz klimatyzacyjnych. Urządzenie zasilane jest napięciem AC 230 V i realizuje sterowanie typu Otwórz/Zamknij.
Najważniejsze cechy produktu:
- Moment obrotowy: 18 Nm (praca silnika) / 12 Nm (funkcja bezpieczeństwa ze sprężyny)
- Zasilanie: Napięcie znamionowe AC 230 V
- Typ sterowania: Otwórz/Zamknij
- Montaż na osi: Połączenie kształtowe dla wału 12x12 mm (oś wydrążona nieprzechodząca)
- Okablowanie: Wytrzymałe kable silikonowe
Zasada działania i funkcjonalność
W trybie normalnej pracy siłownik ustawia klapę w jej pozycji roboczej, jednocześnie napinając zintegrowaną sprężynę powrotną. W momencie utraty zasilania, zgromadzona w sprężynie energia natychmiast przestawia klapę do zdefiniowanej pozycji bezpiecznej, zapewniając ochronę systemu.
Przestawianie ręczne
Po odłączeniu napięcia zasilającego istnieje możliwość ręcznego przestawienia siłownika i zablokowania go w dowolnym położeniu. Odblokowanie następuje manualnie lub automatycznie po ponownym podłączeniu zasilania.
Sygnalizacja położenia
Urządzenie jest wyposażone w dwa fabrycznie zamontowane mikroprzełączniki, które służą do sygnalizowania osiągnięcia przez klapę położeń krańcowych. Aktualna pozycja klapy jest również widoczna dzięki mechanicznemu wskaźnikowi.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami kluczowych Norm Europejskich, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do zastosowań w systemach ochrony przeciwpożarowej.
Elementy zawarte w zestawie:
- Korba do obsługi ręcznej
- Wskaźnik położenia
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 8W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 12.5 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² (Silikon) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 4x 0.75 mm² (Silikon) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.9 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
