BF230-TN-2
Siłownik do klapy odcinającej, 18 Nm, AC 230 V, Zamknij/Otwórz, 120 s, 2x SPDT, IP54, Kabel, Wyzwalacz termiczny BAT (72°C)
Kod produktu: BF230-TN-2
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

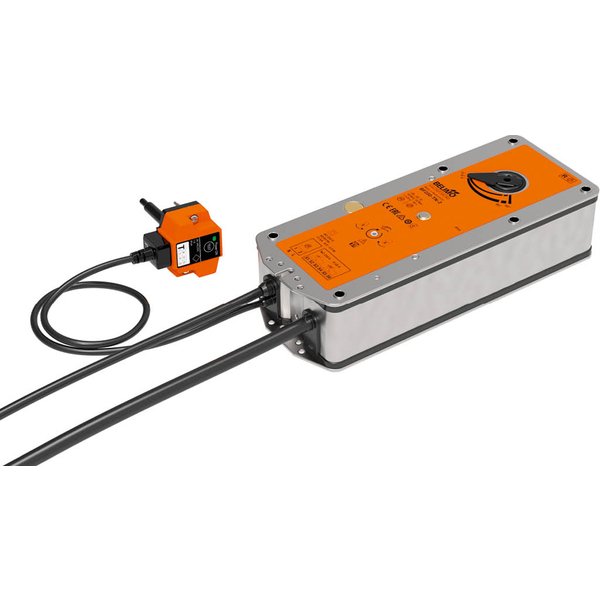

Siłownik ze sprężyną powrotną do klap pożarowych BF230-TN-2
Siłownik obrotowy BF230-TN-2, wyposażony w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT, jest przeznaczony do automatyzacji klap wentylacji pożarowej i oddymiających o kącie obrotu do 90 stopni. Urządzenie jest zasilane napięciem znamionowym AC 230 V i sterowane w trybie Otwórz/Zamknij, zapewniając niezawodne działanie w instalacjach wentylacyjnych i klimatyzacyjnych.
Kluczowe cechy produktu:
- Moment obrotowy: 18 Nm podczas pracy silnika oraz 12 Nm przy zadziałaniu sprężyny powrotnej.
- Zasilanie: Napięcie znamionowe AC 230 V.
- Sterowanie: Proste sterowanie typu Otwórz/Zamknij.
- Funkcja bezpieczeństwa: Wbudowana sprężyna powrotna zapewnia powrót klapy do pozycji bezpiecznej w przypadku zaniku zasilania.
- Wyzwalacz termiczny: Zintegrowany moduł BAT z bezpiecznikami termicznymi reagującymi na temperaturę 72°C w kanale oraz w otoczeniu siłownika.
- Montaż: Połączenie kształtowe z wydrążoną osią na wałek 12x12 mm.
Zasada działania
W normalnych warunkach pracy siłownik ustawia klapę w jej roboczym położeniu, jednocześnie napinając wewnętrzną sprężynę powrotną. W momencie przerwania dopływu zasilania, energia zmagazynowana w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej, chroniąc instalację.
Wyzwalacz termoelektryczny BAT
Urządzenie jest wyposażone w wyzwalacz termoelektryczny BAT, który spełnia wymagania normy ISO 10294-4. Posiada on dwa bezpieczniki termiczne, które reagują po przekroczeniu temperatury 72°C – jeden mierzy temperaturę otoczenia, a drugi temperaturę wewnątrz kanału wentylacyjnego. Zadziałanie któregokolwiek z bezpieczników powoduje trwałe i nieodwracalne odcięcie napięcia zasilania. Dioda LED na obudowie sygnalizuje doprowadzenie napięcia i gotowość systemu. Funkcjonalność wyzwalacza można sprawdzić za pomocą dedykowanego przycisku testowego.
Dodatkowe funkcje
- Przestawianie ręczne: Po odłączeniu zasilania istnieje możliwość ręcznej zmiany położenia klapy i zablokowania jej w wybranej pozycji za pomocą dołączonej korby.
- Sygnalizacja położenia: Siłownik posiada dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką wizualną ocenę aktualnej pozycji.
- Zgodność z normami: Konstrukcja siłownika jest zgodna z europejskimi normami, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do zastosowań w ochronie przeciwpożarowej budynków.
Zawartość zestawu:
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 8.5 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 11 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.1 kg |
Akcesoria mechaniczne
ZK-BF
Adapter do połączenia kształtowego z zaciskiem do osi okrągłej 10...20 mm / kwadratowej 10...16 mm do BF, BLF
Akcesoria elektryczne
ZBAT0
Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.
ZBAT72
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
ZBAT72.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mmWielopak 20 szt.
ZBAT72/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 90 mm
ZBAT95
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm
ZBAT95.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mmWielopak 20 szt.
ZBAT95/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 90 mm
ZBAT120
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm
ZBAT120.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mmWielopak 20 szt.
ZBAT140
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 140°C (kolor czerwony), Długość sondy 65 mm
SN2-C7/300
Rodzaj ruchu: Obrotowy
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
