BF230-TN-ST

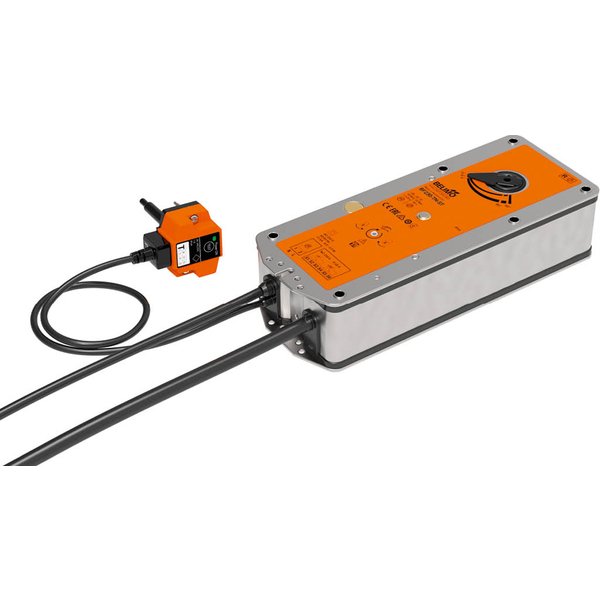

Siłownik do klapy odcinającej, 18 Nm, AC 230 V, Zamknij/Otwórz, 120 s, 2x SPDT, IP54, Kabel z wtyczką przyłączeniową, Wyzwalacz termiczny BAT (72°C)
Kod produktu: BF230-TN-ST
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik ze sprężyną powrotną do klap przeciwpożarowych
Siłownik BF230-TN-ST to specjalistyczne urządzenie ze sprężyną powrotną, przeznaczone do sterowania klapami przeciwpożarowymi oraz oddymiającymi o kącie obrotu do 90° w systemach wentylacji i klimatyzacji. Został zintegrowany z termoelektrycznym wyzwalaczem BAT, który reaguje na temperaturę 72°C, zapewniając kluczową funkcję bezpieczeństwa. Dzięki zastosowaniu wtyczek połączeniowych, jego integracja z systemami monitorowania i sterowania jest znacznie uproszczona.
Kluczowe cechy i funkcje
- Niezawodna praca i funkcja bezpieczeństwa: Siłownik w trybie normalnej pracy ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie i szybko przestawia klapę do pozycji bezpiecznej.
- Zintegrowany wyzwalacz termoelektryczny BAT: Urządzenie jest wyposażone w podwójny system zabezpieczeń termicznych. Jeden czujnik monitoruje temperaturę na zewnątrz kanału wentylacyjnego, a drugi, umieszczony na specjalnej sondzie, kontroluje temperaturę w jego wnętrzu. Przekroczenie progu 72°C przez którykolwiek z czujników powoduje trwałe odcięcie zasilania i zamknięcie klapy. Stan pracy sygnalizowany jest przez diodę LED, a funkcjonalność systemu można w każdej chwili zweryfikować za pomocą przycisku testowego.
- Możliwość ręcznego sterowania: W sytuacji braku zasilania, siłownik można obsługiwać manualnie. Umożliwia to ręczne ustawienie i zablokowanie klapy w wybranej pozycji. Odblokowanie następuje automatycznie po przywróceniu napięcia lub ręcznie.
- Precyzyjna sygnalizacja położenia: Siłownik posiada dwa wbudowane mikroprzełączniki, które służą do sygnalizacji krańcowych położeń klapy. Dodatkowo, mechaniczny wskaźnik pozwala na szybką wizualną ocenę aktualnej pozycji przepustnicy.
- Łatwa integracja i montaż: Zastosowanie fabrycznych wtyczek połączeniowych znacząco upraszcza i przyspiesza podłączenie siłownika do istniejących systemów monitorowania i sterowania.
- Zgodność z normami: Konstrukcja siłownika jest zgodna z kluczowymi europejskimi normami dotyczącymi wentylacji i bezpieczeństwa pożarowego, w tym EN 15650, EN 1366-2 oraz EN 13501-3.
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 8.5 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 11 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa, Styk pomocniczy: wtyczka 6-stykowa |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C, Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54, Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.1 kg |
Akcesoria mechaniczne
ZA18-BF
Adapter do połączenia kształtowego 12 mm na osi okrągłej 18 mm, dł. = 33 mm do BFL, BLF, BFN, BF, BLE, BEN, BEE
ZK-BF
Adapter do połączenia kształtowego z zaciskiem do osi okrągłej 10...20 mm / kwadratowej 10...16 mm do BF, BLF
Akcesoria elektryczne
ZBAT0
Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.
ZBAT72
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
ZBAT72.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mmWielopak 20 szt.
ZBAT72/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 90 mm
ZBAT95
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm
ZBAT95.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mmWielopak 20 szt.
ZBAT95/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 90 mm
ZBAT120
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm
ZBAT120.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mmWielopak 20 szt.
ZBAT140
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 140°C (kolor czerwony), Długość sondy 65 mm
SN2-C7/300
Rodzaj ruchu: Obrotowy
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
