BF230-TN/300
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik ze sprężyną powrotną do klap pożarowych

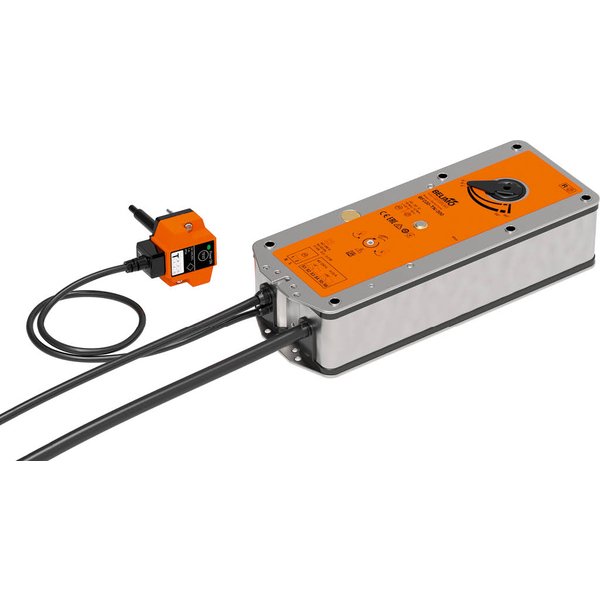

Siłownik BF230-TN/300 ze sprężyną powrotną został zaprojektowany do sterowania klapami oddymiającymi i wentylacji pożarowej (do kąta 90°) w systemach wentylacyjnych i klimatyzacyjnych. Jest on zasilany napięciem AC 230 V i sterowany sygnałem Zamknij/Otwórz. Urządzenie jest fabrycznie połączone z wyzwalaczem termoelektrycznym BAT, który reaguje przy temperaturze 72°C, zapewniając niezawodne działanie w sytuacjach awaryjnych. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.
Kluczowe cechy i funkcjonalność
Działanie w trybie bezpieczeństwa
Podczas normalnej pracy siłownik ustawia klapę w jej roboczym położeniu, jednocześnie napinając wewnętrzną sprężynę powrotną. W przypadku przerwy w dostawie zasilania, zmagazynowana energia w sprężynie automatycznie i szybko przestawia klapę do jej pozycji bezpiecznej.
Zintegrowany wyzwalacz termoelektryczny BAT
Urządzenie jest wyposażone w wyzwalacz termoelektryczny BAT, który posiada dwa bezpieczniki termiczne. Jeden z nich reaguje na temperaturę otoczenia siłownika, a drugi na temperaturę panującą wewnątrz kanału wentylacyjnego. Przekroczenie progu 72°C przez którykolwiek z czujników powoduje trwałe i nieodwracalne odcięcie zasilania, co skutkuje zamknięciem klapy. O prawidłowym zasilaniu i gotowości systemu informuje wbudowana dioda LED. Działanie mechanizmu bezpieczeństwa można w każdej chwili sprawdzić za pomocą przycisku testowego.
Możliwość ręcznego sterowania
Gdy zasilanie jest odłączone, siłownik można przestawiać ręcznie za pomocą dołączonej korby. Istnieje również możliwość zablokowania go w dowolnym położeniu. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia zasilającego.
Sygnalizacja położenia
Siłownik posiada dwa zintegrowane styki pomocnicze (mikroprzełączniki), które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką, wizualną weryfikację aktualnej pozycji klapy.
Zgodność z normami
Konstrukcja siłownika spełnia wymagania kluczowych Norm Europejskich dotyczących bezpieczeństwa pożarowego w budynkach, w tym EN 15650, EN 1366-2 oraz EN 13501-3.
Zawartość zestawu
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane ogólne | |
|---|---|
| Sterowanie: | Zamknij/Otwórz |
| Dane elektryczne | |
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 8.5 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 11 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 3 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 3 m, 6x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C; Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 (Stopień ochrony IP we wszystkich pozycjach montażu) |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.4 kg |
