BF230-TN/500
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

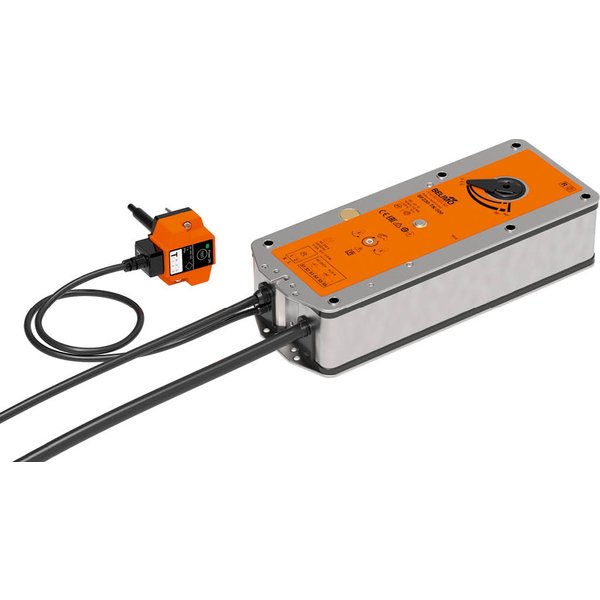

Siłownik BF230-TN/500 do Klap Przeciwpożarowych
Siłownik BF230-TN/500 to zaawansowane urządzenie ze sprężyną powrotną, zaprojektowane specjalnie do sterowania klapami wentylacji pożarowej oraz oddymiającymi o kącie obrotu do 90 stopni. Jest zintegrowany z wyzwalaczem termoelektrycznym BAT, który reaguje na temperaturę 72°C. Urządzenie pracuje przy napięciu znamionowym AC 230 V i jest sterowane w trybie Otwórz/Zamknij. Zapewnia moment obrotowy silnika na poziomie 18 Nm oraz 12 Nm dla funkcji bezpieczeństwa realizowanej przez sprężynę.
Kluczowe cechy i funkcje
Niezawodna praca z funkcją bezpieczeństwa
W normalnych warunkach siłownik napędza klapę do jej pozycji roboczej, jednocześnie napinając zintegrowaną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie i natychmiastowo przestawia klapę do zdefiniowanej pozycji bezpiecznej.
Zintegrowany wyzwalacz termoelektryczny BAT
Urządzenie jest wyposażone w zaawansowany wyzwalacz termoelektryczny BAT, który zapewnia kluczową funkcjonalność w systemach ochrony przeciwpożarowej:
- Podwójne zabezpieczenie: Wyzwalacz posiada dwa bezpieczniki termiczne – jeden reaguje na temperaturę otoczenia (na zewnątrz kanału), a drugi na temperaturę wewnątrz kanału wentylacyjnego. Oba są skalibrowane na 72°C.
- Trwałe odcięcie zasilania: Zadziałanie któregokolwiek z bezpieczników powoduje trwałe i nieodwracalne przerwanie obwodu zasilania, gwarantując pozostanie klapy w pozycji bezpiecznej.
- Sygnalizacja LED i funkcja testowa: Wbudowana dioda LED informuje o obecności napięcia i prawidłowym stanie bezpieczników. Dedykowany przycisk testowy umożliwia łatwe sprawdzenie działania mechanizmu bezpieczeństwa, symulując przerwę w zasilaniu.
Możliwość ręcznego sterowania
Siłownik umożliwia ręczne przestawienie klapy przy odłączonym zasilaniu. Dzięki specjalnej korbie można ustawić i zablokować przepustnicę w dowolnej pozycji. Zwolnienie blokady następuje ręcznie lub automatycznie po przywróceniu napięcia.
Precyzyjna sygnalizacja położenia
Urządzenie posiada dwa zintegrowane styki pomocnicze (mikroprzełączniki) do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką wizualną ocenę aktualnego położenia przepustnicy.
Zgodność z normami europejskimi
Konstrukcja siłownika spełnia wymagania kluczowych norm europejskich dotyczących wentylacji budynków i systemów przeciwpożarowych, w tym:
- EN 15650
- EN 1366-2
- EN 13501-3
Zawartość zestawu
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 8.5 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 11 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 5 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 5 m, 6x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.7 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
