BF230/300

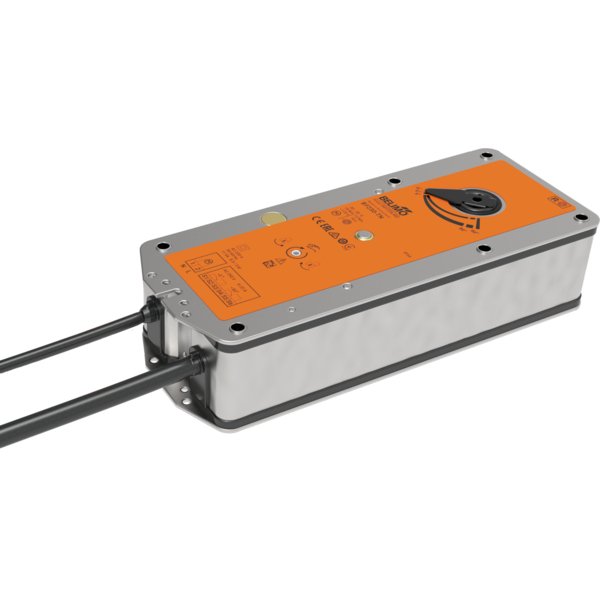

Siłownik ze sprężyną powrotną do klap przeciwpożarowych BF230/300

Siłownik BF230/300 został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90°, które są kluczowym elementem instalacji wentylacyjnych oraz klimatyzacyjnych. Dzięki mechanizmowi sprężyny powrotnej, siłownik gwarantuje ustawienie klapy w pozycji bezpiecznej w przypadku zaniku zasilania.

Urządzenie charakteryzuje się momentem obrotowym silnika na poziomie 18 Nm oraz momentem sprężyny wynoszącym 12 Nm. Zasilane jest napięciem znamionowym AC 230 V i pracuje w trybie Otwórz/Zamknij. Montaż odbywa się za pomocą połączenia kształtowego na osi wydrążonej o wymiarach 12x12 mm.

Zasada działania i sterowanie ręczne

Podczas normalnej pracy siłownik utrzymuje klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W momencie przerwania dopływu prądu, zgromadzona w sprężynie energia mechaniczna automatycznie i szybko przestawia klapę do jej pozycji bezpiecznej.

Siłownik umożliwia również ręczną obsługę. Po odłączeniu zasilania można manualnie zmienić położenie klapy i zablokować ją w wybranej pozycji. Odblokowanie mechanizmu następuje ręcznie lub automatycznie po ponownym podłączeniu napięcia.

Sygnalizacja położenia

Model BF230/300 jest wyposażony w dwa wbudowane mikroprzełączniki, które precyzyjnie sygnalizują osiągnięcie przez klapę położeń krańcowych. Dodatkowo, aktualna pozycja klapy jest widoczna dzięki mechanicznemu wskaźnikowi. Styki pomocnicze są uniwersalne, jednak należy pamiętać, że po wykorzystaniu ich w obwodzie o wyższym natężeniu prądu, nie mogą być już stosowane do przełączania sygnałów o niskim natężeniu (w zakresie miliamperów).

Zgodność z normami i zalecenia

Konstrukcja siłownika jest zgodna z wymaganiami europejskich norm dotyczących systemów przeciwpożarowych, w tym:

• EN 15650 (Przeciwpożarowe klapy odcinające)
• EN 1366-2 (Badania odporności ogniowej)
• EN 13501-3 (Klasyfikacja ogniowa)

W celu zapewnienia najwyższego poziomu bezpieczeństwa zaleca się regularne kontrolowanie działania klapy przeciwpożarowej, co najmniej raz w miesiącu, chyba że producent klapy zalecił inaczej.

Ważne uwagi dotyczące bezpieczeństwa

• Produkt przeznaczony jest wyłącznie do zastosowań wymienionych w dokumentacji.
• Uwaga: Urządzenie pracuje pod napięciem sieciowym!
• Otwieranie obudowy siłownika lub samodzielna naprawa są zabronione. Wszelkie czynności serwisowe mogą być wykonywane wyłącznie przez producenta.
• Wbudowane styki pomocnicze można podłączyć do napięcia sieciowego lub bezpiecznego, jednak niedopuszczalne jest podłączanie ich jednocześnie do obu typów napięć.
• Urządzenie zawiera komponenty elektroniczne i nie może być utylizowane wraz z odpadami komunalnymi. Należy postępować zgodnie z lokalnymi przepisami dotyczącymi utylizacji sprzętu elektronicznego.
