BF24-2-ST
| Moment obrotowy: | 18 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |

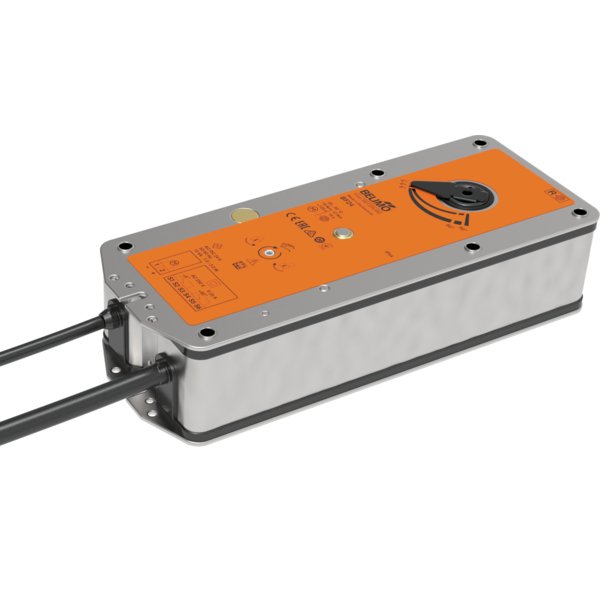

Siłownik ze sprężyną powrotną BF24-2-ST do klap przeciwpożarowych
Siłownik BF24-2-ST został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu 90° w systemach wentylacji i klimatyzacji. Zasilany jest napięciem AC/DC 24 V i oferuje moment obrotowy 18 Nm podczas pracy silnika oraz 12 Nm w trybie bezpieczeństwa. Wyposażony jest w praktyczne wtyczki połączeniowe, które znacznie upraszczają proces integracji z systemami monitorowania i sterowania. Montaż odbywa się na osi klapy za pomocą połączenia kształtowego 12x12 mm.
Kluczowe Cechy Produktu
Niezawodna funkcja bezpieczeństwa
Podczas normalnej pracy siłownik ustawia klapę w pozycji roboczej, jednocześnie naprężając sprężynę powrotną. W momencie przerwy w dostawie zasilania, sprężyna automatycznie przestawia klapę do zdefiniowanej pozycji bezpiecznej.
Ręczne przestawianie
Urządzenie pozwala na ręczną zmianę położenia klapy i zablokowanie jej w dowolnej pozycji, gdy zasilanie jest odłączone. Odblokowanie mechanizmu jest możliwe ręcznie lub w sposób automatyczny po przywróceniu napięcia.
Sygnalizacja położenia
Siłownik posiada dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych. Zestyki o złoconych/srebrzonych stykach pozwalają na podłączanie do obwodów o różnym natężeniu prądu. Dodatkowo, aktualna pozycja klapy jest widoczna na mechanicznym wskaźniku, co ułatwia jej odczyt.
Łatwe połączenia
Zastosowanie wtyczek połączeniowych umożliwia sprawną integrację siłownika z systemami sterowania i monitorowania, a także sieciami opartymi na szynie komunikacyjnej, za pośrednictwem dedykowanych jednostek komunikacyjnych i zasilaczy.
Zawartość zestawu:
- Korba
- Wskaźnik
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 10 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | w tym. 5° na napinanie sprężyny powrotnej |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 (Stopień ochrony IP we wszystkich pozycjach montażu) |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.6 kg |
