BF24-ST

Kod produktu: BF24-ST

Moment obrotowy:	18 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz

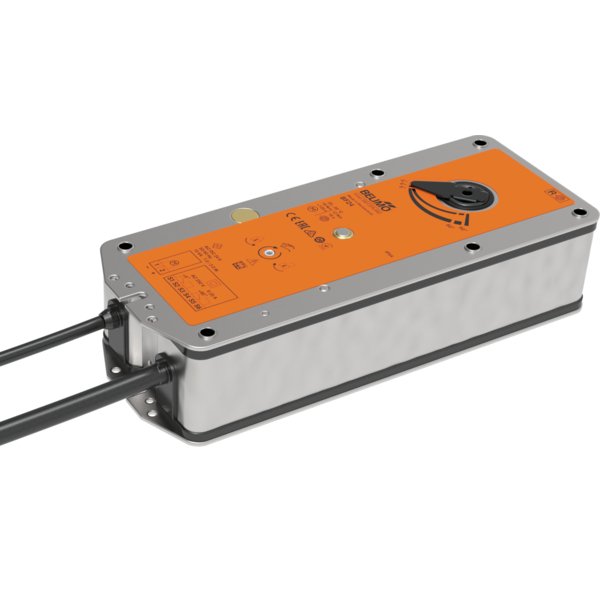

Siłownik ze sprężyną powrotną do klap przeciwpożarowych BF24-ST

Siłownik BF24-ST został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu 90° w systemach wentylacji i klimatyzacji. Wyposażony jest w praktyczne wtyczki połączeniowe, które znacznie ułatwiają integrację z systemami monitorowania i sterowania oraz sieciami opartymi na szynach komunikacyjnych.

Kluczowe cechy produktu

Tryb pracy i funkcja bezpieczeństwa: W normalnych warunkach pracy siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając wewnętrzną sprężynę powrotną. W momencie przerwy w dostawie zasilania, energia zgromadzona w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Możliwość ręcznego sterowania: Urządzenie pozwala na ręczne przestawienie i zablokowanie w dowolnym położeniu, gdy zasilanie jest odłączone. Odblokowanie mechanizmu następuje ręcznie lub automatycznie po ponownym podłączeniu napięcia.
Sygnalizacja położenia: Siłownik posiada dwa zintegrowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie umożliwia wizualną weryfikację aktualnego położenia.
Proste połączenia: Zastosowanie fabrycznych wtyczek połączeniowych umożliwia szybką i bezbłędną integrację siłownika z zewnętrznymi przyrządami sygnalizującymi oraz systemami sterowania.

Zawartość zestawu

Korba do obsługi ręcznej
Wskaźnik położenia
Torba ochronna
Wkładka kształtowa 12/10 mm

Uwagi dotyczące zastosowania

Urządzenie jest komponentem przeznaczonym do montażu bezpośrednio przez producentów klap przeciwpożarowych i oddymiających. Pełna odpowiedzialność za prawidłowe działanie i certyfikację finalnego produktu (klapy z siłownikiem) spoczywa na producencie klapy.

Dane elektryczne
Napięcie znamionowe	AC/DC 24 V
Częstotliwość napięcia znamionowego	50/60 Hz
Zakres roboczy	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca	7W
Pobór mocy w stanie spoczynku	2W
Moc znamionowa	10 VA
Prąd rozruchowy (Imax)	8.3 A @ 5 ms
Styk pomocniczy	2x SPDT
Obciążalność styku pomocniczego	1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego	5° / 80°
Przyłącze zasilania / sterowania	Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm² (bezhalogenowy)
Przyłącze styku pomocniczego	Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm² (bezhalogenowy)
Connection plug	Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem
Dane funkcjonalne
Moment obrotowy - silnik	18 Nm
Moment obrotowy - funkcja bezpieczeństwa	12 Nm
Kierunek ruchu - silnik	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie	z ogranicznikiem
Kąt obrotu	Maks. 95°
Uwaga dotycząca kąta obrotu	w tym. 5° na napinanie sprężyny powrotnej
Czas ruchu - silnik	<120 s / 90°
Czas ruchu – funkcja bezpieczeństwa	16 s @ 20°C
Poziom mocy akustycznej – silnik	45 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa	63 dB(A)
Mechanical interface	Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca
Wskaźnik położenia	Mechaniczny ze wskazówką
Trwałość	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN	IP54
Kompatybilność elektromagnetyczna	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie	0.8 kV
Stopień zanieczyszczenia	3
Wilgotność otoczenia	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna	-30...50°C [-22...122°F]
Temperatura otoczenia - funkcja bezpieczeństwa	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania	-40...50°C [-40...122°F]
Kategoria dokumentu	bezobsługowy
Masa
Masa	2.6 kg
