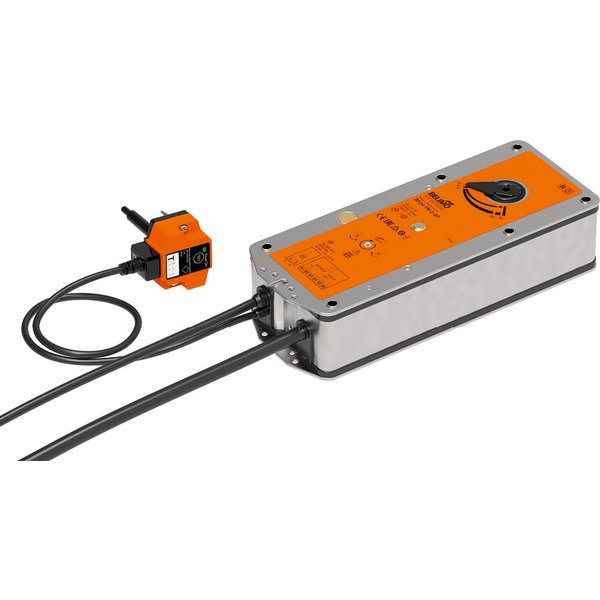

BF24-TN-2-ST
Siłownik do klapy odcinającej, 18 Nm, AC/DC 24 V, Zamknij/Otwórz, 120 s, 2x SPDT, IP54, Kabel z wtyczką przyłączeniową, Wyzwalacz termiczny BAT (72°C)
Kod produktu: BF24-TN-2-ST
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik ze sprężyną powrotną do klap przeciwpożarowych i oddymiających
Siłownik BF24-TN-2-ST, wyposażony w sprężynę powrotną, jest przeznaczony do automatyzacji klap przeciwpożarowych i oddymiających o kącie obrotu 90° w instalacjach wentylacyjnych oraz klimatyzacyjnych. Zintegrowany wyzwalacz termoelektryczny BAT (reagujący na temperaturę 72°C) oraz fabryczne wtyczki połączeniowe znacząco upraszczają proces integracji z systemami sterowania i monitorowania.
Zasada działania i funkcja bezpieczeństwa
Podczas normalnej pracy siłownik utrzymuje klapę w pozycji otwartej, jednocześnie napinając sprężynę powrotną. W momencie przerwania dopływu zasilania, energia zmagazynowana w sprężynie automatycznie i bezzwłocznie przestawia klapę do pozycji bezpiecznej (zamkniętej).
Wyzwalacz termoelektryczny BAT
Urządzenie posiada dwa niezależne bezpieczniki termiczne. Pierwszy, zlokalizowany w obudowie wyzwalacza, monitoruje temperaturę na zewnątrz kanału wentylacyjnego. Drugi, umieszczony na końcu specjalnej sondy, kontroluje temperaturę w jego wnętrzu. Zadziałanie któregokolwiek z bezpieczników (po przekroczeniu temperatury 72°C) powoduje trwałe odcięcie zasilania i zamknięcie klapy. Poprawność działania układu sygnalizowana jest przez diodę LED, a jego sprawność można w każdej chwili zweryfikować za pomocą przycisku testowego.
Najważniejsze cechy produktu
- Przestawianie ręczne: Możliwość manualnego ustawienia klapy i zablokowania jej w wybranej pozycji przy odłączonym zasilaniu. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia.
- Sygnalizacja położeń krańcowych: Siłownik wyposażono w dwa wbudowane mikroprzełączniki do sygnalizacji stanu klapy oraz w mechaniczny wskaźnik jej aktualnego położenia.
- Uproszczona instalacja: Zastosowanie wtyczek połączeniowych ułatwia podłączenie do zewnętrznych przyrządów sygnalizujących i integrację z nadrzędnymi systemami zarządzania budynkiem.
- Zgodność z normami: Konstrukcja siłownika spełnia rygorystyczne wymagania norm europejskich, takich jak EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego wysoką jakość i niezawodność.
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
| Ogólne | |
|---|---|
| Sterowanie: | Zamknij/Otwórz |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 10 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.7 kg |
Akcesoria elektryczne
ZBAT0
Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.
ZBAT72
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
ZBAT72.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mmWielopak 20 szt.
ZBAT72/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 90 mm
ZBAT95
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm
ZBAT95.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mmWielopak 20 szt.
ZBAT95/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 90 mm
ZBAT120
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm
ZBAT120.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mmWielopak 20 szt.
ZBAT140
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 140°C (kolor czerwony), Długość sondy 65 mm
SN2-C7/300
Rodzaj ruchu: Obrotowy
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Akcesoria mechaniczne
ZK-BF
Adapter do połączenia kształtowego z zaciskiem do osi okrągłej 10...20 mm / kwadratowej 10...16 mm do BF, BLF
