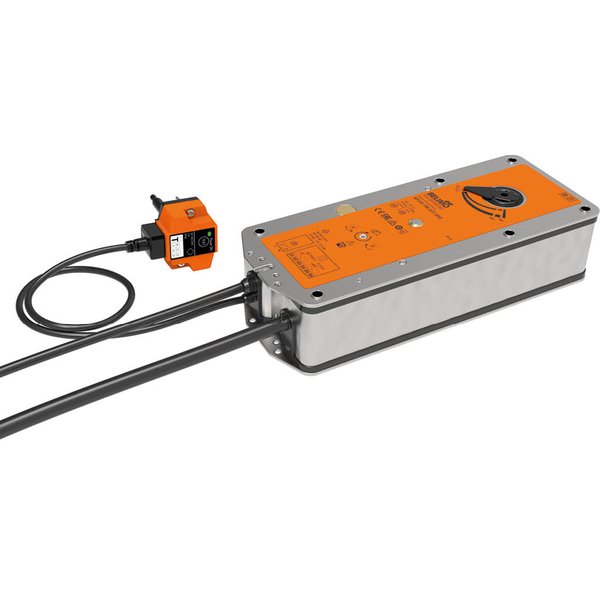

BF24-TN-ST/300
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik ze sprężyną powrotną do klap przeciwpożarowych
Siłownik BF24-TN-ST/300, wyposażony w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT (72°C), jest przeznaczony do automatyzacji klap przeciwpożarowych i oddymiających o kącie obrotu do 90° w systemach wentylacji i klimatyzacji. Urządzenie jest zasilane napięciem 24 V AC/DC i pracuje w trybie Zamknij/Otwórz. Dzięki fabrycznie zamontowanym wtyczkom połączeniowym, jego integracja z systemami monitorowania i sterowania jest prosta i szybka. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.
Cechy i zalety produktu
Tryb pracy i funkcja bezpieczeństwa
W normalnych warunkach pracy siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając wewnętrzną sprężynę powrotną. W momencie przerwania zasilania, energia zmagazynowana w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej, zapewniając niezawodną ochronę.
Wyzwalacz termoelektryczny BAT
Zgodny z normą ISO 10294-4, wyzwalacz BAT posiada dwa bezpieczniki termiczne. Jeden z nich, umieszczony w obudowie, reaguje na temperaturę otoczenia kanału, a drugi, na końcu sondy, monitoruje temperaturę wewnątrz kanału. Przekroczenie progu 72°C przez którykolwiek z czujników powoduje trwałe odcięcie zasilania i przejście siłownika w pozycję bezpieczną. Wbudowana dioda LED sygnalizuje prawidłowe zasilanie i gotowość systemu do pracy. Funkcjonalność wyzwalacza można sprawdzić za pomocą przycisku testowego.
Uwaga: Bezpiecznik reagujący na temperaturę zewnętrzną jest niewymienny i jego zadziałanie wymaga wymiany całego siłownika. Bezpiecznik temperatury wewnętrznej kanału podlega wymianie.
Możliwość przestawiania ręcznego
Siłownik można obsługiwać ręcznie, gdy zasilanie jest odłączone. Umożliwia to ustawienie klapy w dowolnej pozycji i jej zablokowanie. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia zasilającego.
Sygnalizacja położenia
Urządzenie jest wyposażone w dwa zintegrowane mikroprzełączniki, które sygnalizują krańcowe położenia klapy (5° i 80°). Zestyki pokryte złotem i srebrem pozwalają na pracę zarówno z bardzo niskimi, jak i standardowymi prądami. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na wizualną weryfikację aktualnego położenia klapy.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami kluczowych Norm Europejskich dla systemów ochrony przeciwpożarowej, w tym:
- EN 15650 (Przeciwpożarowe klapy odcinające)
- EN 1366-2 (Badania odporności ogniowej)
- EN 13501-3 (Klasyfikacja ogniowa)
Łatwe połączenia
Siłownik posiada wtyczki połączeniowe, które upraszczają podłączenie do przyrządów sygnalizujących i integrację z nadrzędnymi systemami sterowania, takimi jak sieci oparte na szynie komunikacyjnej.
Zawartość zestawu
- Korba do obsługi ręcznej
- Wskaźnik położenia
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7 W |
| Pobór mocy w stanie spoczynku: | 2 W |
| Moc znamionowa: | 10 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 3 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 3 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.1 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
