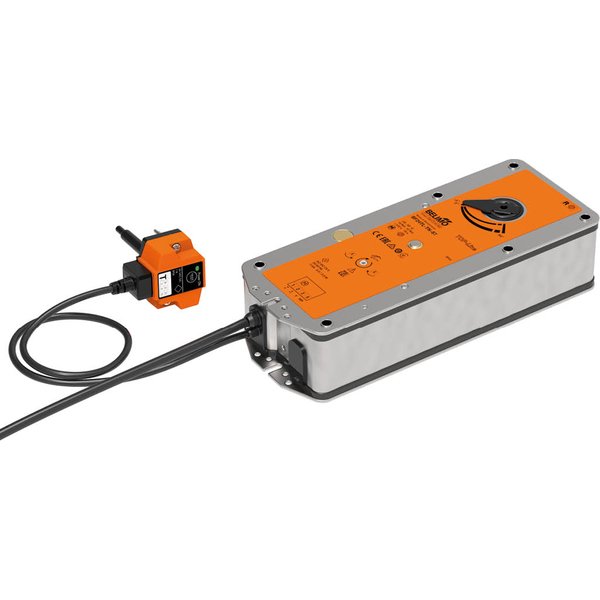

BF24TL-TN-ST-2
Siłownik do klapy odcinającej, 18 Nm, AC/DC 24 V, Zamknij/Otwórz, z interfejsem komunikacyjnym, 120 s, 2x SPDT, IP54, Kabel z wtyczką przyłączeniową, Wyzwalacz termiczny BAT (72°C)
Kod produktu: BF24TL-TN-ST-2
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik ze sprężyną powrotną do klap pożarowych i oddymiających
Siłownik BF24TL-TN-ST-2 z serii Top-Line, wyposażony w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT (72°C). Zaprojektowany do sterowania klapami wentylacji pożarowej i oddymiającymi o kącie obrotu 90° w systemach wentylacji i klimatyzacji. Siłownik jest przygotowany do integracji z siecią LonWorks lub szyną komunikacyjną BELIMO MP-Bus, co umożliwia zaawansowaną kontrolę i diagnostykę.
Niezawodne działanie i bezpieczeństwo
W normalnych warunkach pracy siłownik ustawia przepustnicę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku zaniku napięcia zasilającego lub zadziałania wyzwalacza termicznego, zgromadzona w sprężynie energia błyskawicznie przestawia klapę do pozycji bezpiecznej, zapewniając ochronę przeciwpożarową.
Zaawansowana komunikacja i diagnostyka
Dzięki integracji z szyną komunikacyjną siłownik umożliwia stałe monitorowanie i zdalne zarządzanie systemem. Dostępne są między innymi następujące funkcje:
- Zdalny odczyt aktualnego położenia klapy (OTWARTE / ZAMKNIĘTE / w ruchu).
- Monitorowanie statusu wyzwalacza termicznego BAT.
- Otrzymywanie komunikatów o błędach, takich jak zablokowanie klapy czy zadziałanie wyzwalacza.
- Możliwość zdalnego uruchomienia testu działania w celu weryfikacji sprawności systemu.
- Sprawdzanie stanu zestyku podłączonej czujki dymu.
- Funkcja zabezpieczająca Watchdog, która automatycznie ustawia siłownik w pozycji bezpiecznej, gdy komunikacja zostanie przerwana na dłużej niż 60 sekund.
Kluczowe cechy produktu
- Wyzwalacz termoelektryczny BAT: Zgodny z normą ISO 10294-4, reaguje na przekroczenie temperatury 72°C zarówno w otoczeniu siłownika, jak i wewnątrz kanału wentylacyjnego.
- Przestawianie ręczne: Po odłączeniu zasilania istnieje możliwość ręcznego ustawienia i zablokowania siłownika w dowolnej pozycji. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
- Sygnalizacja położenia: Czytelny, mechaniczny wskaźnik na obudowie informuje o aktualnym położeniu skrzydła przepustnicy.
- Wysoka jakość i zgodność z normami: Konstrukcja siłownika jest zgodna z europejskimi normami dotyczącymi klap przeciwpożarowych, w tym EN 15650, EN 1366-2 oraz EN 13501-3.
- Proste połączenia: Siłownik wyposażono we wtyczkę przyłączeniową, która ułatwia podłączenie do modułów komunikacyjnych (np. BKN230-24MP) w celu integracji z systemem nadrzędnym.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 8W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 11 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 4-stykowa, pasująca do BKN230-24LON i BKN230-24MP |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | w tym. 5° na napinanie sprężyny powrotnej |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C; Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54; Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.6 kg |
Akcesoria mechaniczne
ZK-BF
Adapter do połączenia kształtowego z zaciskiem do osi okrągłej 10...20 mm / kwadratowej 10...16 mm do BF, BLF
Akcesoria elektryczne
ZBAT0
Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.
ZBAT72
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
ZBAT72.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mmWielopak 20 szt.
ZBAT72/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 90 mm
ZBAT95
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm
ZBAT95.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mmWielopak 20 szt.
ZBAT95/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 90 mm
ZBAT120
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm
ZBAT120.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mmWielopak 20 szt.
ZBAT140
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 140°C (kolor czerwony), Długość sondy 65 mm
SN2-C7/300
Rodzaj ruchu: Obrotowy
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
