BF48-5
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 48 V |
| Rodzaj sterowania: | Zamknij/Otwórz |

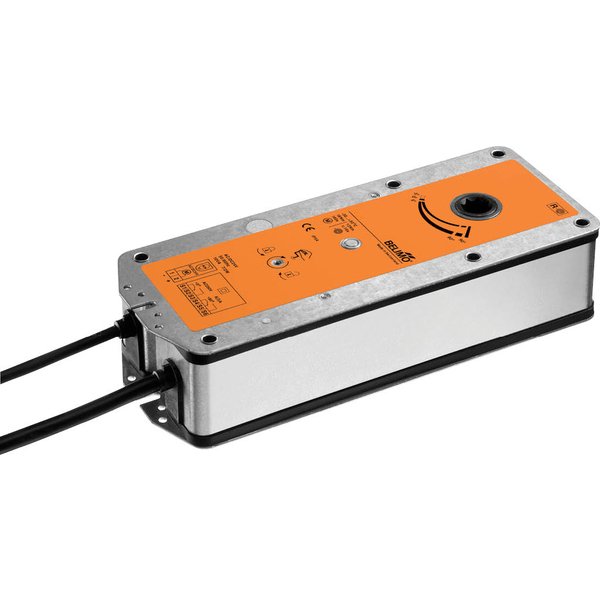

Siłownik ze sprężyną powrotną BF48-5
Model BF48-5 to specjalistyczny siłownik wyposażony w sprężynę powrotną, przeznaczony do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu 90° w systemach wentylacji i klimatyzacji. Zapewnia niezawodne działanie w krytycznych momentach, gwarantując bezpieczeństwo instalacji. Siłownik jest zasilany napięciem AC/DC 48 V i sterowany sygnałem Zamknij/Otwórz. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.
Główne cechy i funkcje
Tryb pracy i funkcja bezpieczeństwa
W normalnych warunkach siłownik precyzyjnie ustawia klapę w pozycji roboczej, jednocześnie napinając zintegrowaną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie i natychmiastowo przestawia klapę do pozycji bezpiecznej, gwarantując ochronę.
Ręczne sterowanie
Urządzenie umożliwia ręczne przestawienie i zablokowanie klapy w wybranej pozycji przy odłączonym zasilaniu. Odblokowanie mechanizmu następuje manualnie lub automatycznie po przywróceniu napięcia.
Wbudowana sygnalizacja położenia
Siłownik jest wyposażony w dwa zintegrowane mikroprzełączniki pomocnicze, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką, wizualną ocenę aktualnego położenia.
Zgodność z normami
Konstrukcja siłownika jest zgodna z kluczowymi Normami Europejskimi, co potwierdza jego jakość i przeznaczenie do zastosowań w ochronie przeciwpożarowej. Spełnia między innymi wymagania norm:
- EN 15650
- EN 1366-2
- EN 13501-3
Wysoka trwałość i ochrona
Siłownik charakteryzuje się wysoką klasą ochronności obudowy IP54, co zapewnia jego ochronę w różnych warunkach montażu. Został zaprojektowany z myślą o trwałości, gwarantując minimum 60 000 cykli pracy w trybie bezpiecznym.
Zawartość zestawu
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 48 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 40.8...57.6 V / DC 40.8...57.6 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 16 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Dane funkcjonalne | |
| Sterowanie: | Zamknij/Otwórz |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 (Stopień ochrony IP we wszystkich pozycjach montażu) |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.6 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
