BFA24

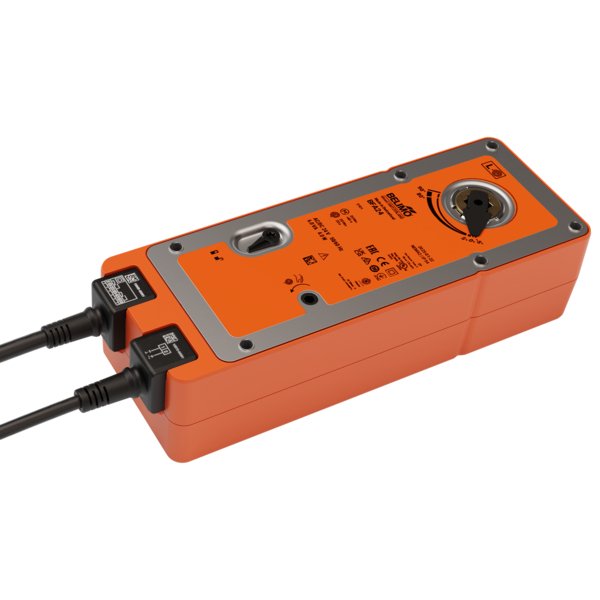

Siłownik ze sprężyną powrotną BFA24

Siłownik BFA24 ze sprężyną powrotną został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90° w systemach wentylacji i klimatyzacji. Urządzenie działa przy napięciu znamionowym AC/DC 24 V i oferuje moment obrotowy 20 Nm zarówno dla pracy silnika, jak i dla funkcji bezpieczeństwa. Sterowanie odbywa się w trybie Otwórz/Zamknij. Siłownik jest przeznaczony do montażu na osiach o przekroju 12x12 mm.

Kluczowe cechy produktu

• Tryb pracy i funkcja bezpieczeństwa: Podczas normalnej pracy, siłownik napina sprężynę powrotną, ustawiając klapę w jej pozycji roboczej. W momencie utraty zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej w czasie poniżej 20 sekund.
• Technologia Safety Position Lock™: Opatentowany mechanizm Safety Position Lock™ gwarantuje, że w sytuacji pożarowej klapa zostanie niezawodnie zablokowana w pozycji bezpiecznej, co znacząco podnosi poziom bezpieczeństwa instalacji.
• Przestawianie ręczne: Urządzenie umożliwia ręczne przestawienie i zablokowanie w dowolnej pozycji za pomocą przełącznika, gdy zasilanie jest odłączone. Zwolnienie blokady następuje ręcznie lub automatycznie po przywróceniu napięcia.
• Sygnalizacja położenia: Dwa wbudowane, stałe mikroprzełączniki służą do sygnalizacji położeń krańcowych klapy (przy 5° i 80°). Pozycja jest również wskazywana mechanicznie, co ułatwia diagnostykę.
• Możliwość pracy sprzężonej (piggy-back): Konstrukcja siłownika pozwala na mechaniczne łączenie dwóch jednostek, co umożliwia podwojenie dostępnego momentu obrotowego w bardziej wymagających aplikacjach.
• Wysoka trwałość: Siłownik został zaprojektowany do wykonania minimum 60 000 cykli przejścia do pozycji bezpiecznej.

Ważne informacje dotyczące bezpieczeństwa

• Urządzenie może być stosowane wyłącznie w dziedzinach wymienionych w dokumentacji.
• Montaż siłownika na klapie jest wykonywany przez jej producenta, który ponosi pełną odpowiedzialność za prawidłowe działanie całego zestawu.
• W przypadku zastosowania na zewnątrz, siłownik musi być chroniony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów.
• Nie wolno odłączać fabrycznie zamontowanych kabli od urządzenia.
• Otwieranie urządzenia jest zabronione i może być wykonane jedynie przez producenta.
• Przestawianie ręczne jest dozwolone wyłącznie przy odłączonym zasilaniu.

Zawartość zestawu

• Korba
• Wskaźnik położenia
• Torba ochronna
