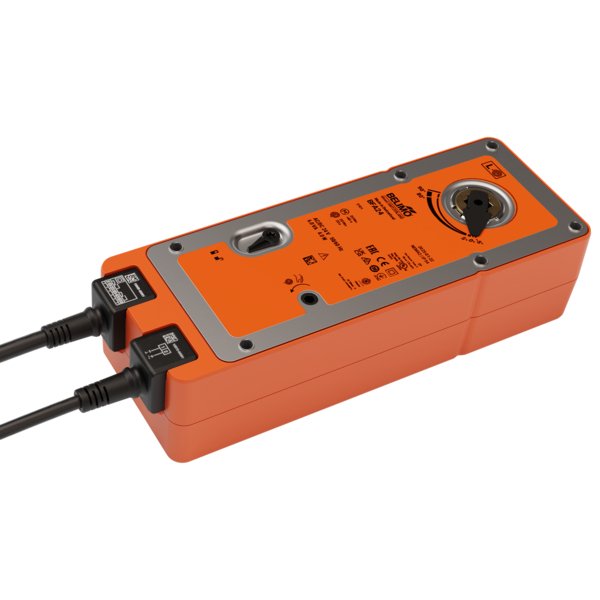

BFA24-SR
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
Siłownik ze Sprężyną Powrotną do Klap Przeciwpożarowych BFA24-SR
Siłownik BFA24-SR ze sprężyną powrotną został zaprojektowany do niezawodnego sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90° w instalacjach wentylacyjnych oraz klimatyzacyjnych. Zapewnia kluczową funkcję bezpieczeństwa w systemach HVAC.
Najważniejsze Cechy
- Moment obrotowy: 20 Nm zarówno dla pracy silnika, jak i dla funkcji bezpieczeństwa.
- Zasilanie: Uniwersalne napięcie znamionowe 24 V AC/DC.
- Sterowanie: Precyzyjne sterowanie za pomocą sygnału analogowego.
- Montaż: Wyposażony w połączenie kształtowe 12x12 mm z osią wydrążoną przechodzącą.
Tryb Pracy i Kluczowe Funkcje
Urządzenie jest sterowane standardowym sygnałem nastawczym w zakresie DC 2...10 V, co pozwala na ustawienie przepustnicy w precyzyjnie określonej pozycji. W tym samym czasie napinana jest sprężyna powrotna. W momencie przerwy w zasilaniu, zgromadzona w sprężynie energia natychmiast przestawia klapę do pozycji bezpiecznej.
Technologia Safety Position Lock™
W przypadku pożaru, opatentowany mechanizm Safety Position Lock™ gwarantuje, że klapa przeciwpożarowa pozostanie niezawodnie zablokowana w pozycji bezpiecznej. Zapewnia to najwyższy poziom ochrony i bezpieczeństwa.
Przestawianie Ręczne
Po odłączeniu zasilania, siłownik można łatwo przestawić ręcznie i zablokować w dowolnym położeniu za pomocą specjalnego przełącznika. Odblokowanie następuje manualnie lub automatycznie po ponownym podłączeniu napięcia. Po przywróceniu zasilania, siłownik przeprowadza automatyczny test, wracając do pozycji początkowej, a następnie ustawia się zgodnie z sygnałem sterującym.
Zaawansowana Sygnalizacja
Siłownik jest wyposażony w dwa wbudowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Położenie skrzydła jest również widoczne dzięki mechanicznemu wskaźnikowi.
Zgodność z Normami Europejskimi
Konstrukcja siłownika spełnia rygorystyczne wymagania określone w normach:
- EN 15650 (Wentylacja budynków – Przeciwpożarowe klapy odcinające)
- EN 1366-2 (Badania odporności ogniowej instalacji użytkowych)
- EN 13501-3 (Klasyfikacja ogniowa wyrobów budowlanych)
Zawartość Zestawu
- Korba
- Wskaźnik
- Torba ochronna
Ważne Uwagi Dotyczące Bezpieczeństwa
- Montaż siłownika na klapie jest wykonywany wyłącznie przez producenta klapy.
- Stosowanie na zewnątrz budynków jest możliwe tylko pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów.
- Urządzenie jest bezobsługowe i może być otwierane wyłącznie przez producenta.
- Przestawianie ręczne jest dozwolone tylko przy wyłączonym zasilaniu.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V (SELV) |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 9.5 VA |
| Prąd rozruchowy (Imax): | 5.8 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 50 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 64 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.0 kg |
