BF230-TN
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Kluczowe cechy siłownika BF230-TN

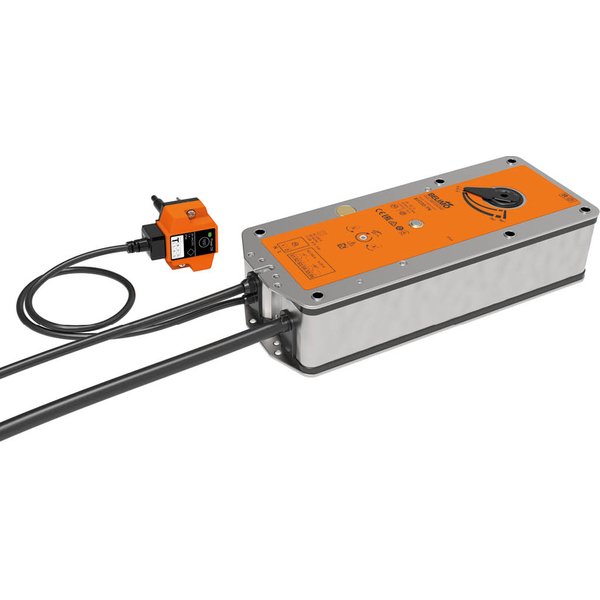

Siłownik BF230-TN ze sprężyną powrotną został zaprojektowany do sterowania klapami wentylacji pożarowej oraz klapami oddymiającymi o kącie obrotu do 90° w instalacjach HVAC. Urządzenie zasilane jest napięciem AC 230 V i sterowane w trybie Zamknij/Otwórz. Wyposażone jest w zintegrowany wyzwalacz termoelektryczny BAT, reagujący na temperaturę 72°C, co gwarantuje kluczowe funkcje bezpieczeństwa.
Zasada działania
Podczas normalnej pracy siłownik utrzymuje klapę w pozycji roboczej, jednocześnie napinając wewnętrzną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej, zapewniając ochronę przeciwpożarową.
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz BAT zapewnia precyzyjne i niezawodne działanie w przypadku wzrostu temperatury. Jego kluczowe właściwości to:
- Dwa bezpieczniki termiczne: Jeden reaguje na temperaturę otoczenia (na zewnątrz kanału), a drugi na temperaturę wewnątrz kanału wentylacyjnego. Oba zadziałają po przekroczeniu 72°C.
- Nieodwracalne zadziałanie: Aktywacja któregokolwiek z bezpieczników termicznych powoduje trwałe i nieodwracalne odcięcie zasilania, co przestawia siłownik w pozycję bezpieczną.
- Sygnalizacja LED: Wbudowana dioda LED informuje o obecności napięcia zasilania i prawidłowym stanie bezpieczników.
- Przycisk testowy: Umożliwia sprawdzenie poprawnego działania mechanizmu bezpieczeństwa poprzez symulację przerwy w zasilaniu.
Przestawianie ręczne
Siłownik umożliwia ręczną obsługę i zablokowanie go w dowolnej pozycji przy odłączonym zasilaniu. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia
Urządzenie posiada dwa wbudowane mikroprzełączniki pomocnicze, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na wizualną ocenę aktualnego położenia przepustnicy.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami norm europejskich, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do zastosowań w systemach ochrony przeciwpożarowej.
Elementy zawarte w zestawie:
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 8.5 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 11 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C, Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54, Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.1 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
