BF24-TN-ST
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

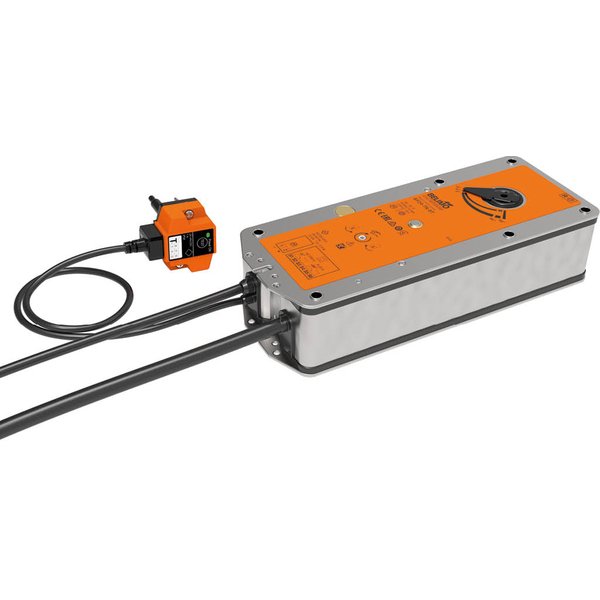

Siłownik BF24-TN-ST z Sprężyną Powrotną i Wyzwalaczem Termicznym
Siłownik BF24-TN-ST, wyposażony w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT (72°C), został zaprojektowany do efektywnego sterowania klapami przeciwpożarowymi i oddymiającymi w instalacjach wentylacyjnych i klimatyzacyjnych. Jego konstrukcja, z wtyczkami połączeniowymi, ułatwia szybką integrację z systemami monitorowania i sterowania, w tym z sieciami opartymi na szynach komunikacyjnych.
Kluczowe cechy:
- Napięcie zasilania: AC/DC 24 V
- Sterowanie: typu Zamknij/Otwórz
- Moment obrotowy: 18 Nm (silnik) / 12 Nm (sprężyna)
- Połączenie mechaniczne: Oś wydrążona nieprzechodząca, złącze kształtowe 12x12 mm
Funkcjonalność i Tryby Pracy
Działanie i funkcja bezpieczeństwa
W normalnych warunkach pracy siłownik ustawia klapę w jej pozycji roboczej, jednocześnie napinając sprężynę powrotną. W momencie przerwy w dostawie zasilania, zgromadzona energia w sprężynie automatycznie przesuwa klapę do jej pozycji bezpiecznej, zapewniając ochronę przeciwpożarową.
Wyzwalacz termoelektryczny BAT
Urządzenie spełnia wymagania normy ISO 10294-4. Wyzwalacz BAT posiada dwa bezpieczniki termiczne, reagujące na temperaturę 72°C – jeden monitoruje temperaturę na zewnątrz kanału, a drugi w jego wnętrzu. Zadziałanie któregokolwiek z bezpieczników powoduje trwałe odcięcie napięcia zasilania. Dioda LED na obudowie sygnalizuje doprowadzenie zasilania i gotowość systemu do pracy. Funkcjonalność systemu można weryfikować za pomocą przycisku testowego. Należy pamiętać, że bezpiecznik zewnętrzny jest niewymienny (wymaga wymiany całego siłownika), natomiast bezpiecznik wewnętrzny (sonda) może być wymieniony.
Obsługa ręczna
Siłownik można przestawiać ręcznie, gdy zasilanie jest odłączone. Istnieje możliwość zablokowania go w dowolnej pozycji. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia
Urządzenie jest wyposażone w dwa wbudowane mikroprzełączniki, które sygnalizują krańcowe położenia klapy. Dzięki złoconym i srebrzonym stykom mogą one pracować w obwodach o niskim (mA) i wysokim (A) natężeniu prądu. Dodatkowo, mechaniczny wskaźnik ze wskazówką pozwala na wizualną kontrolę aktualnego położenia klapy.
Połączenia
Siłownik posiada wtyczki połączeniowe, które umożliwiają łatwe podłączenie do przyrządów sygnalizujących z zasilaczem, co upraszcza integrację z nadrzędnymi systemami sterowania i monitoringu.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami kluczowych Norm Europejskich, w tym:
- EN 15650 (Przeciwpożarowe klapy odcinające)
- EN 1366-2 (Badania odporności ogniowej instalacji użytkowych)
- EN 13501-3 (Klasyfikacja ogniowa wyrobów budowlanych)
Uwagi dotyczące bezpieczeństwa
- Urządzenie jest przeznaczone wyłącznie do zastosowań opisanych w dokumentacji.
- Montaż siłownika na klapie jest realizowany przez producenta klapy, który ponosi pełną odpowiedzialność za jej prawidłowe działanie.
- Wbudowane styki pomocnicze muszą być podłączone do jednego rodzaju napięcia – sieciowego lub bezpiecznego. Nie wolno łączyć ich z oboma typami napięć jednocześnie.
- Urządzenie nie zawiera części serwisowalnych przez użytkownika i może być otwierane wyłącznie przez producenta.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe | AC/DC 24 V |
| Częstotliwość napięcia znamionowego | 50/60 Hz |
| Zakres roboczy | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca | 7W |
| Pobór mocy w stanie spoczynku | 2W |
| Moc znamionowa | 10 VA |
| Prąd rozruchowy (Imax) | 8.3 A @ 5 ms |
| Styk pomocniczy | 2x SPDT |
| Obciążalność styku pomocniczego | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego | 5° / 80° |
| Przyłącze zasilania / sterowania | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug | Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) |
| Długość kabla wyzwalacza termicznego | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa | 12 Nm |
| Kierunek ruchu - silnik | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie | z ogranicznikiem |
| Kąt obrotu | Maks. 95° |
| Uwaga dotycząca kąta obrotu | w tym. 5° na napinanie sprężyny powrotnej |
| Czas ruchu - silnik | <120 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa | 63 dB(A) |
| Mechanical interface | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia | Mechaniczny ze wskazówką |
| Trwałość | Min. 60'000 pozycji bezpiecznych |
| Długość sondy | 65 mm |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie | 0.8 kV |
| Stopień zanieczyszczenia | 3 |
| Wilgotność otoczenia | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania | -40...50°C [-40...122°F] |
| Kategoria dokumentu | bezobsługowy |
| Masa | |
| Masa | 2.7 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
