BF24TL-TN-ST
Siłownik do klapy odcinającej, 18 Nm, AC/DC 24 V, Zamknij/Otwórz, z interfejsem komunikacyjnym, 120 s, IP54, Kabel, Wyzwalacz termiczny BAT (72°C)
Kod produktu: BF24TL-TN-ST
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

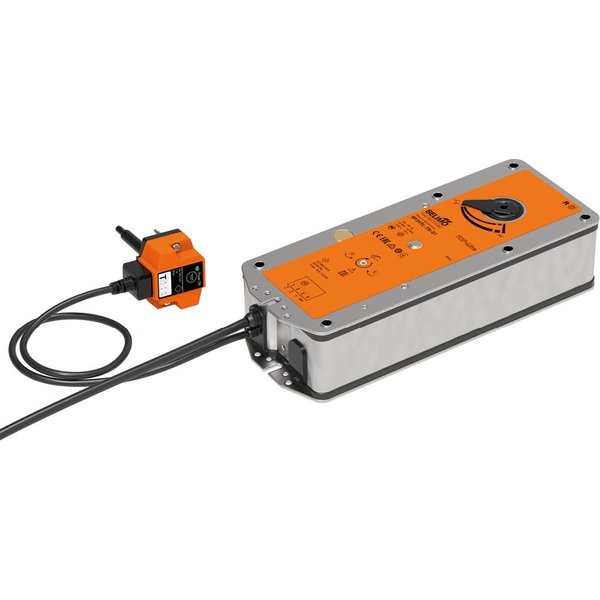

Siłownik ze sprężyną powrotną BF24TL-TN-ST
Prezentowany siłownik z serii Top-Line, wyposażony w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT (72°C), został zaprojektowany do obsługi klap wentylacji pożarowej i oddymiających o kącie obrotu do 90°. Urządzenie jest dedykowane do pracy w instalacjach wentylacyjnych i klimatyzacyjnych, z możliwością integracji z siecią LonWorks lub magistralą BELIMO MP-Bus.
Kluczowe cechy produktu
- Moment obrotowy: 18 Nm (praca silnika) / 12 Nm (funkcja bezpieczeństwa)
- Zasilanie: Napięcie znamionowe AC/DC 24 V
- Sterowanie: Zamknij/Otwórz z wbudowanym interfejsem komunikacyjnym
- Montaż: Połączenie kształtowe na oś wydrążoną 12x12 mm
Tryb pracy i zaawansowana komunikacja
Siłownik w trybie normalnej pracy ustawia klapę w jej położeniu roboczym, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w dostawie zasilania lub zadziałania wyzwalacza termicznego, zgromadzona w sprężynie energia automatycznie przestawia klapę do pozycji bezpiecznej.
Dzięki integracji z szyną komunikacyjną, siłownik umożliwia ciągłe monitorowanie i zdalne pozyskiwanie kluczowych informacji, takich jak:
- Aktualne położenie klapy (OTWARTE / ZAMKNIĘTE) oraz informacja o trwającym ruchu
- Stan wyzwalacza termicznego BAT
- Komunikaty o ewentualnych błędach, np. zablokowanie klapy
- Możliwość zdalnego uruchomienia testu działania
- Stan podłączonej czujki dymu
- Funkcja Watchdog, która automatycznie ustawia siłownik w pozycji bezpiecznej po przerwaniu komunikacji na dłużej niż 60 sekund
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz termoelektryczny jest zgodny z normą ISO 10294-4. Reaguje na przekroczenie temperatury 72°C, aktywując funkcję bezpieczeństwa zarówno w przypadku wzrostu temperatury otoczenia na zewnątrz kanału, jak i w jego wnętrzu.
Dodatkowe funkcjonalności
- Przestawianie ręczne: Po odłączeniu zasilania istnieje możliwość ręcznego ustawienia siłownika i zablokowania go w wybranej pozycji. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia.
- Sygnalizacja położenia: Mechaniczny wskaźnik na obudowie pozwala na szybką, wzrokową weryfikację aktualnego położenia skrzydła przepustnicy.
- Uproszczone połączenia: Siłownik wyposażono w wygodną wtyczkę przyłączeniową, która ułatwia podłączenie do systemów sterowania.
Zgodność z normami
Konstrukcja siłownika spełnia wymagania kluczowych Norm Europejskich, w tym:
- EN 15650
- EN 1366-2
- EN 13501-3
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 8W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 11 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 4-stykowa, pasująca do BKN230-24LON i BKN230-24MP |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | w tym. 5° na napinanie sprężyny powrotnej |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Długość sondy: | 65 mm |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.6 kg |
Akcesoria mechaniczne
ZA18-BF
Adapter do połączenia kształtowego 12 mm na osi okrągłej 18 mm, dł. = 33 mm do BFL, BLF, BFN, BF, BLE, BEN, BEE
ZK-BF
Adapter do połączenia kształtowego z zaciskiem do osi okrągłej 10...20 mm / kwadratowej 10...16 mm do BF, BLF
Akcesoria elektryczne
ZBAT0
Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.
ZBAT120
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm
ZBAT120.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mmWielopak 20 szt.
ZBAT140
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 140°C (kolor czerwony), Długość sondy 65 mm
ZBAT72
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
ZBAT72.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mmWielopak 20 szt.
ZBAT72/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 90 mm
ZBAT95
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm
ZBAT95.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mmWielopak 20 szt.
ZBAT95/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 90 mm
