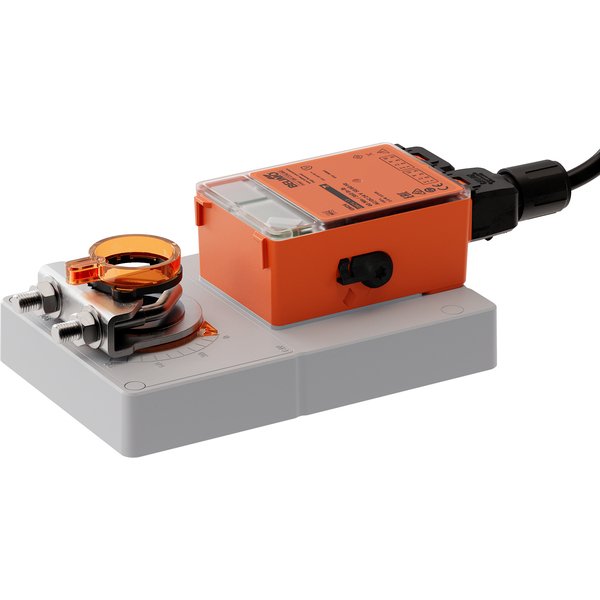

GM24SR.12

Siłownik obrotowy, 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), IP54, Kabel 1 m

Kod produktu: GM24SR.12

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Czas ruchu:	100...150 s, regulowane
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik Obrotowy do Przepustnic Powietrza

Siłownik GM24SR.12 jest przeznaczony do efektywnego sterowania przepustnicami powietrza w systemach wentylacyjnych, grzewczych i klimatyzacyjnych (HVAC). Urządzenie oferuje moment obrotowy silnika na poziomie 40 Nm i jest zasilane uniwersalnym napięciem AC/DC 24 V. Czas obrotu siłownika jest regulowany i wynosi od 90 do 150 sekund.

Kluczowe Cechy i Funkcjonalności

Wszechstronne Sterowanie: Siłownik może być sterowany na kilka sposobów: za pomocą sygnału analogowego (2...10 V), w trybie Zamknij/Otwórz lub 3-punktowym. Dodatkowo, dzięki interfejsowi MP-Bus, możliwa jest komunikacja cyfrowa z systemami nadrzędnymi.
Konfiguracja i Diagnostyka: Ustawienia fabryczne siłownika można łatwo dostosować do potrzeb konkretnej aplikacji. Parametry, takie jak zakres pracy czy czas ruchu, mogą być modyfikowane bezprzewodowo (przez NFC) lub przewodowo za pomocą aplikacji Belimo Assistant 2.
Prosty Montaż: Montaż odbywa się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego. Dołączone zabezpieczenie przed obracaniem gwarantuje stabilność pracy.
Ręczne Przestawianie: Wbudowana dźwignia pozwala na ręczne wysprzęglenie przekładni, co ułatwia montaż, uruchomienie oraz prace serwisowe. Dźwignię można zablokować w pozycji wciśniętej.
Regulowany Kąt Obrotu: Kąt obrotu siłownika może być precyzyjnie ograniczony po obu stronach za pomocą ustawień elektronicznych w aplikacji Belimo Assistant 2, w maksymalnym zakresie do 95°.
Wysoka Niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Integracja z Czujnikami: Możliwe jest podłączenie czujnika aktywnego. Siłownik może pełnić funkcję przetwornika analogowo-cyfrowego, przesyłając sygnał z czujnika do systemu nadrzędnego poprzez magistralę MP-Bus.
Wygodne Podłączenie: Siłownik jest wyposażony w odłączany kabel o długości 1 metra, co ułatwia instalację i ewentualną wymianę.

Ważne Informacje Użytkowe

Urządzenie zostało zaprojektowane wyłącznie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż powinien być przeprowadzany przez wykwalifikowany personel, z zachowaniem obowiązujących norm i przepisów. Siłownik zawiera elementy elektroniczne i po zużyciu należy go utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m 4x 0.5 mm² [21 AWG], FRNC (bezhalogenowy)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 16
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V / Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz, 3-punktowe, z interfejsem komunikacyjnym
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V / Punkt końcowy 2.5...10 V
Czułość progowa:	1,0% ΔU
Histereza odwrócenia:	2,5% ΔU
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	Y = 0 V: lewy ogranicznik, położenie prawe
Regulowany kierunek ruchu:	odwracany elektronicznie
Ręczne przestawianie:	z boczną dźwignią, z blokadą
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	90...150 s
Poziom mocy akustycznej – silnik:	40 dB(A)
Sterowanie ręczne:	MIN (minimum position) = 0%, MID (położenie pośrednie, tylko AC) = 50%, MAX (maximum position) = 100%
Regulowane sterowanie ręczne:	MIN = 0%...(MAX – 20%), MID = MIN...MAX, MAX = (MIN + 20%)...100%
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 12...26.7 mm
Wskaźnik położenia:	Mechaniczny
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Warunki otoczenia: praca:	Klasa 3K23 wg IEC 60721-3-3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...55°C [-22...131°F]
Uwaga dotycząca temperatury otoczenia:	do 60°C [140°F], maks. 2 h/dzień
Warunki otoczenia: transport:	Klasa 2K11 wg IEC 60721-3-2
Warunki otoczenia: przechowywanie:	Klasa 1K21 wg IEC 60721-3-1
Temperatura przechowywania:	-30...55°C [-22...131°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.6 kg

Akcesoria mechaniczne

Z-GMA

Przedłużenie płytki montażowej do GM..A, Z-GMA Belimo

AH-GMA

Dźwignia przepustnicy AH-GMA Belimo, stali ocynkowana, standardowy zacisk montażowy, zakres regulacji zacisku 12...26,7 mm, szczelina szerokości 8,2 mm
