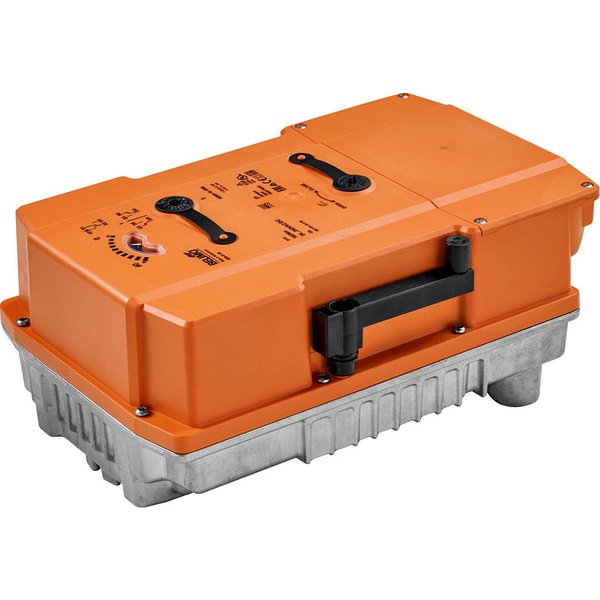

PMCA-BAC-S2-T

Pobór mocy w stanie spoczynku :	6W
Moc znamionowa :	przy 24 V 19 VA / przy 240 V 49 VA
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Przyłącze sterowania :	Zaciski 1.5 mm²
Obciążalność styku pomocniczego :	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Przyłącze styku pomocniczego :	Zaciski 2.5 mm²
Pobór mocy - praca :	20 W
Przyłącze uziemienia ochronnego :	zacisk uziemienia
Dane funkcjonalne
Kierunek ruchu - silnik :	odwracany elektronicznie
Ręczne przestawianie :	dźwignia
Uwaga dotycząca kąta obrotu :	może być zmniejszany z obu stron przy użyciu regulowanych ograniczników elektrycznych
Poziom mocy akustycznej – silnik :	68 dB(A)
Wskaźnik położenia :	Płytka ze skalą 0...90
Impedancja wejściowa :	100 kΩ
Tolerancja pozycjonowania :	±5%
Uwaga dotycząca napięcia pomiarowego U :	Maks. 0,5 mA
Regulowany czas ruchu :	30...120 s
Regulowany zakres roboczy Y :	0.5...10 V 4...20 mA
Moment obrotowy Nm :	160 Nm
Napięcie zasilania :	AC 24...240 V / DC 24...125 V
Sterowanie :	2...10 V
Przyłącze zasilania :	Zaciski 2.5 mm²
Czas ruchu - silnik :	35 s / 90°
Styk pomocniczy :	2x SPDT, 1x 10° / 1x 0...90°
Sygnał sprzężenia zwrotnego U :	2...10 V
Przyłącze mechaniczne :	Połączenie kształtowe 17x17 mm
Kąt obrotu :	Maks. 95°
Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...264 V / DC 19.2...137.5 V
Regulowany sygnał sprzężenia zwrotnego U :	0.5...10 V
Moment hamujący statyczny (przy braku :	50 Nm zasilania)
Bezpieczeństwo
Klasa ochronności UL :	I, uziemienie ochronne
Kategoria ochronna obudowy IEC/EN :	IP66/67
Stopień ochrony NEMA/UL :	NEMA 4X
Enclosure :	UL, typ obudowy 4X
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Zasada działania :	Type 1
Dyrektywa dotycząca urządzeń :	Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych
Wilgotność otoczenia :	Maks. 100% wilgotność wzgl.
Odporność na impulsy napięciowe - :	0.8 kV sterowanie
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Odporność na impulsy napięciowe - styk :	2.5 kV pomocniczy
Klasa ochronności IEC/EN :	I, Przewód uziemienia (PE)
Stopień zanieczyszczenia :	3
Techniczna karta katalogowa :	PMCA-BAC-S2-T
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie 4 kV
Komunikacja po szynie danych
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Masa
Masa :	6.1 kg
Dane dotyczące bezpieczeństwa
Kategoria dokumentu :	bezobsługowy
Odporność na impulsy napięciowe - zasilanie :	4 kV Odporność na impulsy napięciowe - sterowanie 0.8 kV
Sterowanie oraz interfejs komunikacyjny :	BACnet MS/TP Modbus RTU MP-Bus
