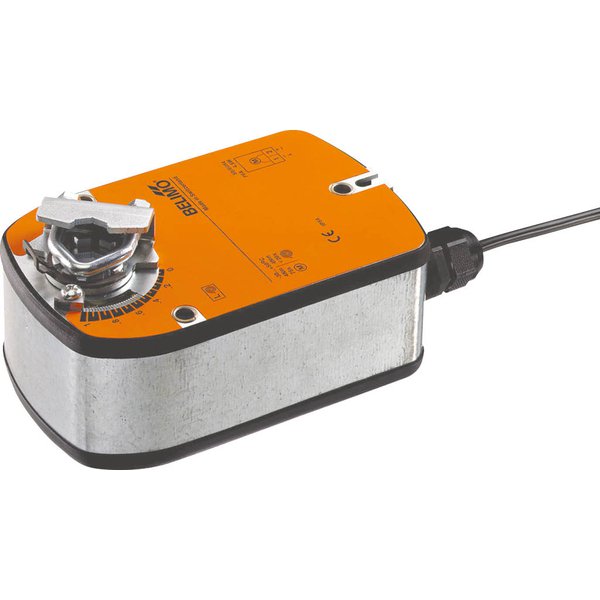

LF24-SR

Siłownik LF24-SR Belimo ze sprężyną powrotną, 24 V AC/DC, 4 Nm, sterowanie analogowe (2...10 V DC)

Producent: Belimo

Kod produktu: LF24-SR

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	4 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik obrotowy LF24-SR z funkcją bezpieczeństwa

Siłownik obrotowy LF24-SR to urządzenie przeznaczone do sterowania przepustnicami powietrza oraz zaworami w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja). Zapewnia precyzyjną regulację dzięki momentowi obrotowemu silnika wynoszącemu 4 Nm i jest zasilany napięciem AC/DC 24 V.

Główne cechy i funkcje

Elastyczne Sterowanie: Urządzenie oferuje wszechstronne opcje sterowania, w tym analogowe (sygnał DC 0...10 V), Zamknij/Otwórz oraz 3-punktowe. Dodatkowo, dzięki interfejsowi komunikacyjnemu MP-Bus, siłownik może być zintegrowany z zaawansowanymi systemami automatyki budynkowej.
Niezawodna Funkcja Bezpieczeństwa: Wbudowana funkcja bezpieczeństwa ze sprężyną powrotną gwarantuje, że w przypadku zaniku napięcia zasilającego, przepustnica automatycznie powróci do zdefiniowanej pozycji bezpiecznej, chroniąc instalację.
Prosty Montaż i Regulacja: Montaż siłownika jest szybki i prosty dzięki uniwersalnemu zaciskowi, który pozwala na bezpośrednie osadzenie na osi przepustnicy. Kąt obrotu można precyzyjnie dostosować w zakresie od 37% do 100% za pomocą zintegrowanych ograniczników mechanicznych.
Wysoka Niezawodność i Trwałość: Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego punktu końcowego.
Zaawansowane Możliwości Konfiguracji: Ustawienia fabryczne można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2, dostosowując parametry pracy, takie jak czas ruchu (w zakresie 75-300 sekund), do specyficznych wymagań instalacji. Siłownik może również pełnić funkcję przetwornika dla podłączonych czujników, przesyłając ich odczyty cyfrowo przez szynę MP-Bus.
Wskaźnik Położenia: Wyposażony w mechaniczny wskaźnik, który pozwala na łatwe odczytanie aktualnego położenia przepustnicy.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...35.0 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.8 W
Moc znamionowa:	3.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 16
Dane funkcjonalne
Moment obrotowy - silnik:	4 Nm
Moment obrotowy - funkcja bezpieczeństwa:	4 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3-punktowe z interfejsem komunikacyjnym
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem L/R
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	Nie
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	regulacja w zakresie 37...100% ze zintegrowanym ogranicznikiem mechanicznym
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	75...300 s
Czas ruchu – funkcja bezpieczeństwa:	<20 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik:	36 dB(A)
Dopasowanie zakresu położeń:	z Belimo Assistant 2
Sterowanie ręczne:	MIN (minimum position) = 0% MID (położenie pośrednie, tylko AC) = 50% MAX (maximum position) = 100%
Regulowane sterowanie ręczne:	MIN = 0%...(MAX – 32%) MID = MIN...MAX MAX = (MIN + 32%)...100%
Mechanical interface:	Zacisk uniwersalny 8...16 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.5 kg
