LHK24A-MF100

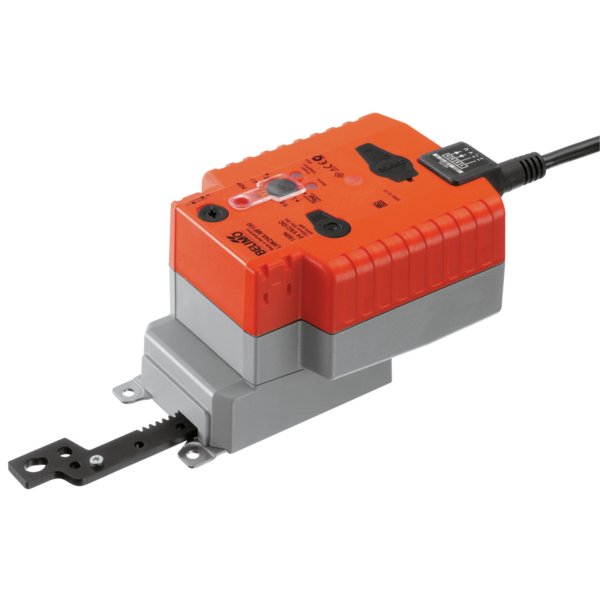

Siłownik Liniowy LHK24A-MF100 z Funkcją Bezpieczeństwa SuperCap

Siłownik liniowy LHK24A-MF100 z funkcją bezpieczeństwa SuperCap to zaawansowane rozwiązanie przeznaczone do precyzyjnego przestawiania przepustnic powietrza (o powierzchni do ok. 1 m²) oraz zaworów suwakowych w nowoczesnych instalacjach budynkowych i laboratoriach. Urządzenie generuje siłę przesuwu 150 N i jest zasilane napięciem AC/DC 24 V. Sterowanie odbywa się za pomocą zmiennego sygnału analogowego 2...10 V, a sygnał sprzężenia zwrotnego w tym samym zakresie umożliwia dokładne monitorowanie pozycji. Maksymalny skok siłownika wynosi 100 mm i jest regulowany w krokach co 20 mm.

Kluczowe cechy i funkcjonalności

Niezawodna zasada działania z funkcją bezpieczeństwa

Podczas normalnej pracy siłownik steruje położeniem przepustnicy, jednocześnie ładując wbudowane kondensatory. W przypadku zaniku zasilania, zgromadzona w nich energia jest wykorzystywana do automatycznego ustawienia przepustnicy w zdefiniowanej pozycji bezpiecznej. Sterowanie odbywa się za pomocą standardowego sygnału 0...10 V DC, a napięcie pomiarowe U pozwala na elektryczne sygnalizowanie aktualnej pozycji.

Możliwość parametryzacji

Urządzenie posiada fabryczne ustawienia, które sprawdzają się w większości standardowych zastosowań. Istnieje jednak możliwość modyfikacji poszczególnych parametrów za pomocą dedykowanych narzędzi serwisowych, co pozwala na idealne dopasowanie do specyficznych wymagań instalacji.

Prosty montaż bezpośredni

Prosty montaż jest możliwy dzięki bezpośredniemu połączeniu z systemem wentylacyjnym za pomocą dołączonych śrub. Głowica zębatki może być podłączona bezpośrednio lub przy użyciu dostępnego jako akcesorium łącznika Z-KS2.

Ręczne przestawianie

Siłownik wyposażono w przycisk, który po naciśnięciu tymczasowo wysprzęgla przekładnię, umożliwiając ręczne przestawienie mechanizmu. Przekładnia pozostaje wysprzęglona tak długo, jak długo przycisk jest wciśnięty.

Regulowany skok

Mechaniczny zakres roboczy siłownika można precyzyjnie regulować. Skok jest regulowany w krokach co 20 mm, a jego ograniczenie po obu stronach jest możliwe dzięki zastosowaniu mechanicznych ograniczników.

Wysoka niezawodność działania

Urządzenie zostało zaprojektowane z myślą o maksymalnej niezawodności. Posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.

Konfigurowalne położenie bezpieczne (POP)

Za pomocą pokrętła można ustawić pożądaną pozycję bezpieczną w zakresie od 0 do 100% z krokiem co 10%. W przypadku awarii zasilania siłownik ustawi się w tej pozycji, uwzględniając ustawiony czas podtrzymania.

Adaptacja i synchronizacja

Funkcja adaptacji, uruchamiana przyciskiem lub za pomocą oprogramowania, pozwala siłownikowi na automatyczne wykrycie położeń krańcowych, co zapewnia precyzyjne działanie w całym zakresie ruchu.
