NKQ24A-VST

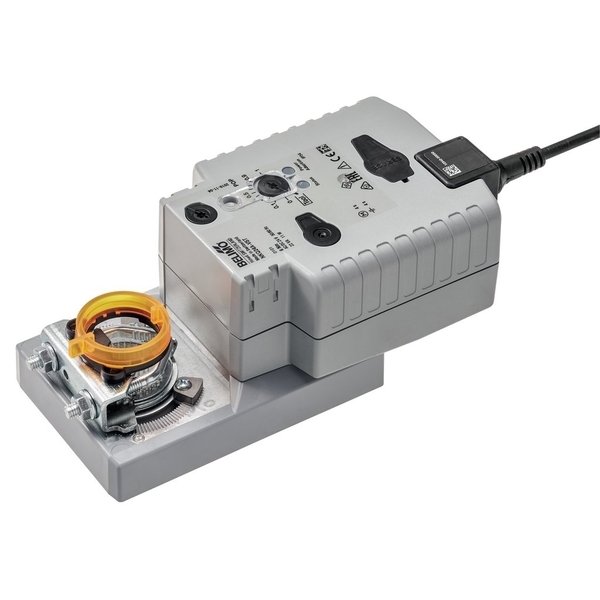

Siłownik obrotowy VAV-Universal NKQ24A-VST

Gotowy do podłączenia siłownik obrotowy z funkcją bezpieczeństwa, zaprojektowany do zastosowania w aparatach VAV i CAV w instalacjach technicznych budynków. Urządzenie jest przeznaczone do sterowania przepustnicami powietrza o powierzchni sięgającej około 4 m².

Główne cechy siłownika NKQ24A-VST

• Moment obrotowy 6 Nm: Idealny do sterowania przepustnicami powietrza o powierzchni do około 4 m².
• Szybkie działanie: Czas obrotu silnika wynosi zaledwie 4 sekundy, co zapewnia błyskawiczną reakcję.
• Niezawodna funkcja bezpieczeństwa: W przypadku zaniku zasilania, siłownik powraca do wcześniej zdefiniowanej pozycji bezpiecznej (POP) w czasie 4 sekund. Położenie to można regulować w zakresie od 0 do 100%.
• Uniwersalne zasilanie: Urządzenie pracuje przy napięciu znamionowym AC/DC 24 V, co ułatwia integrację w większości systemów automatyki budynkowej.
• Nowoczesne sterowanie: Wyposażony w interfejs komunikacyjny PP do precyzyjnej kontroli.

Funkcjonalność i montaż

Siłownik posiada przycisk do ręcznego przestawiania, co umożliwia wysprzęglenie przekładni i manualne ustawienie przepustnicy w dowolnym momencie. Funkcja automatycznej adaptacji, uruchamiana za pomocą dedykowanego przycisku, zapewnia dopasowanie zakresu pracy siłownika do mechanicznych ograniczników przepustnicy.

Urządzenie wykorzystuje kondensatory do zapewnienia działania funkcji bezpieczeństwa. Przed pierwszym uruchomieniem wymagają one wstępnego naładowania (ok. 15 sekund). Czas ładowania po przerwie w zasilaniu zależy od długości tej przerwy, co gwarantuje, że siłownik zawsze będzie gotowy do powrotu do pozycji bezpiecznej.

Montaż jest uproszczony dzięki uniwersalnemu zaciskowi pasującemu do trzpieni o średnicy od 8 do 26.7 mm. Urządzenie dostarczane jest z kablem o długości 0,5 m, zakończonym złączem wtykowym VST, co zapewnia szybkie i pewne podłączenie.

Zasady bezpieczeństwa i użytkowania

• Przeznaczony wyłącznie do zastosowań opisanych w dokumentacji, w szczególności w instalacjach technicznych budynków.
• Instalacja na zewnątrz jest możliwa tylko przy zapewnieniu ochrony przed bezpośrednim działaniem wody, słońca i innych czynników atmosferycznych, zgodnie z warunkami podanymi w karcie katalogowej.
• Montaż i uruchomienie muszą być przeprowadzane przez wykwalifikowany personel zgodnie z obowiązującymi normami.
• Urządzenie jest bezobsługowe i nie należy go otwierać ani modyfikować.
