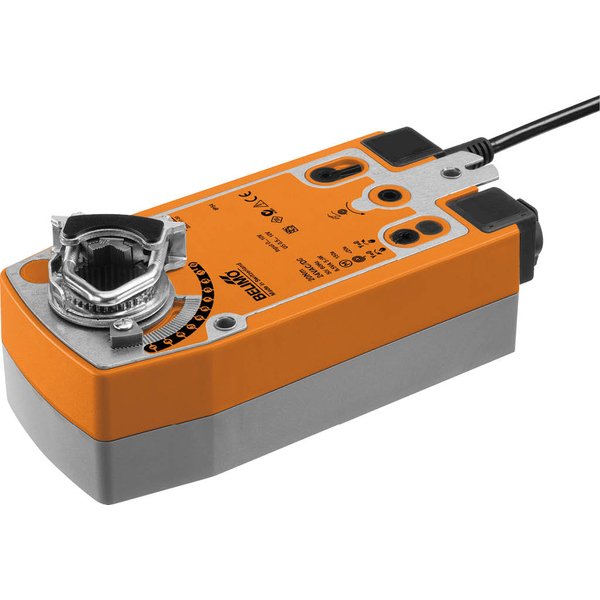

SF24A-MF
Producent: Belimo
Kod produktu: SF24A-MF
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Analogowe, Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s, regulowane |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy, Połączenie kształtowe, Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Parametryzowalny siłownik obrotowy z funkcją bezpieczeństwa
Siłownik obrotowy SF24A-MF to zaawansowane urządzenie z funkcją bezpieczeństwa, zaprojektowane do sterowania przepustnicami powietrza o powierzchni do około 4 m² w instalacjach budynkowych. Pracuje z momentem obrotowym 20 Nm i jest zasilany napięciem AC/DC 24 V. Sterowanie odbywa się za pomocą zmiennego sygnału analogowego 2...10 V, a urządzenie dostarcza również sygnał sprzężenia zwrotnego w tym samym zakresie, informując o aktualnym położeniu.
Główne cechy i funkcje
- Funkcja bezpieczeństwa ze sprężyną powrotną: W normalnym trybie pracy siłownik ustawia przepustnicę w żądanej pozycji, jednocześnie napinając wbudowaną sprężynę. W przypadku zaniku zasilania, energia zmagazynowana w sprężynie automatycznie przywraca przepustnicę do pozycji bezpiecznej.
- Możliwość parametryzacji: Siłownik dostarczany jest z fabrycznymi ustawieniami, które pasują do większości standardowych zastosowań. Istnieje jednak możliwość dostosowania poszczególnych parametrów pracy przy użyciu dedykowanych narzędzi, takich jak aplikacja Belimo Assistant 2 czy przyrząd ZTH EU.
- Prosty montaż bezpośredni: Urządzenie zostało zaprojektowane z myślą o łatwym i szybkim montażu bezpośrednio na osi przepustnicy. W zestawie znajduje się uniwersalny zacisk oraz element zabezpieczający przed obrotem.
- Obsługa ręczna: Wbudowany mechanizm umożliwia ręczne przestawienie przepustnicy za pomocą korby. Pozycja może zostać zablokowana w dowolnym punkcie, a jej odblokowanie następuje manualnie lub automatycznie po przywróceniu zasilania.
- Regulacja kąta obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników, co pozwala na dopasowanie go do wymagań konkretnej instalacji.
- Wysoka niezawodność: Siłownik posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
- Automatyczna adaptacja i synchronizacja: Przy pierwszym uruchomieniu siłownik automatycznie przeprowadza proces synchronizacji, aby ustalić pozycję podstawową. Funkcja adaptacji, która wykrywa mechaniczne ograniczniki, może być aktywowana ręcznie, zapewniając precyzyjne działanie w całym zakresie ruchu.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 8.5 W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 11 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 70...220 s |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu korby ręcznej |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Mechanical interface: | Zacisk uniwersalny 10...25.4 mm |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych przy zastosowaniach z siłownikami sprzężonymi min. 30 000 przestawień do położenia bezpiecznego |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.2 kg |
