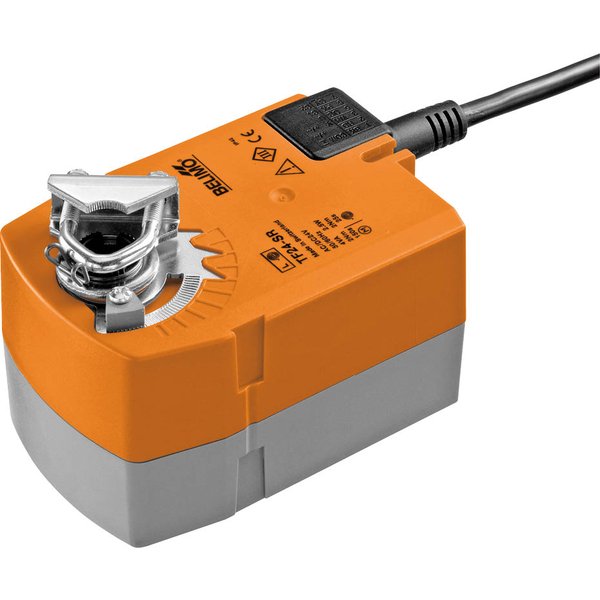

TF24-SR

Siłownik TF24-SR Belimo ze sprężyną powrotną, 24 V AC/DC, 2 Nm, sterowanie analogowe (2...10 V DC)

Producent: Belimo

Kod produktu: TF24-SR

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2.5 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Analogowe, Z interfejsem komunikacyjnym, Zamknij/Otwórz
Czas ruchu:	100...150 s, regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP42

Siłownik obrotowy TF24-SR z funkcją bezpieczeństwa

Siłownik obrotowy TF24-SR to urządzenie przeznaczone do sterowania przepustnicami powietrza oraz zaworami w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja). Dzięki wbudowanej funkcji bezpieczeństwa, zapewnia niezawodne działanie w instalacjach budynkowych. Zasilany jest napięciem AC/DC 24 V, a jego moment obrotowy wynosi 2.5 Nm.

Główne cechy i funkcje

Wszechstronne opcje sterowania: Siłownik może być sterowany w trybie analogowym (sygnałem 2...10 V), w trybie Zamknij/Otwórz lub 3-punktowym. Dodatkowo, posiada interfejs do komunikacji cyfrowej poprzez magistralę MP-Bus.
Niezawodna funkcja bezpieczeństwa: Wbudowana sprężyna powrotna automatycznie ustawia przepustnicę w zdefiniowanej pozycji bezpiecznej w przypadku zaniku napięcia zasilającego, chroniąc instalację.
Prosty montaż bezpośredni: Montaż na osi przepustnicy jest szybki i łatwy dzięki zastosowaniu uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilność pracy urządzenia.
Wysoka niezawodność i trwałość: Urządzenie jest zabezpieczone przed przeciążeniem i nie potrzebuje mechanicznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu pozycji końcowej. Gwarantuje to długą i bezawaryjną pracę.
Możliwość regulacji kąta obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
Elastyczna konfiguracja i adaptacja: Siłownik posiada funkcję automatycznej adaptacji, która wykrywa zakres pracy po pierwszym uruchomieniu. Za pomocą oprogramowania Belimo Assistant 2 możliwe jest precyzyjne dostosowanie parametrów pracy, takich jak zakres roboczy czy czas ruchu.
Integracja z czujnikami: Siłownik może pełnić funkcję przetwornika dla podłączonego czujnika aktywnego, przesyłając jego sygnał cyfrowo przez magistralę MP-Bus do nadrzędnego systemu sterowania.

Zastosowanie i bezpieczeństwo

Siłownik TF24-SR został zaprojektowany do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Produkt nie jest przeznaczony do użytku w środkach transportu, w tym w samolotach. Montaż i wszelkie prace instalacyjne powinny być przeprowadzane przez wykwalifikowany personel, zgodnie z obowiązującymi normami i przepisami.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...35.0 V
Pobór mocy - praca:	1.3 W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	2.6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 16
Dane funkcjonalne
Moment obrotowy - silnik:	2.5 Nm
Moment obrotowy - funkcja bezpieczeństwa:	2.5 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3-punktowe z interfejsem komunikacyjnym
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem L/R
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	Nie
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość regulacji od 37% z krokiem 2,5% (z ogranicznikiem mechanicznym)
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	75...300 s
Czas ruchu – funkcja bezpieczeństwa:	<25 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik:	36 dB(A)
Dopasowanie zakresu położeń:	z Belimo Assistant 2
Sterowanie ręczne:	MIN (minimum position) = 0% MID (położenie pośrednie, tylko AC) = 50% MAX (maximum position) = 100%
Regulowane sterowanie ręczne:	MIN = 0%...(MAX – 32%) MID = MIN...MAX MAX = (MIN + 32%)...100%
Mechanical interface:	Zacisk uniwersalny 6...12.7 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP42
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.62 kg
