NVC24A-MP-TPC

Siłownik do zaworów grzybkowych, 1000 N, AC/DC 24 V, Szyna MP, 35 s (35...90 s), Skok 20 mm, IP54, Zaciski z kablem

Kod produktu: NVC24A-MP-TPC

Rodzaj ruchu:	Liniowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Siła:	1000 N
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Połączenie elektryczne:	Zaciski z kablem
Kategoria ochronna:	IP54

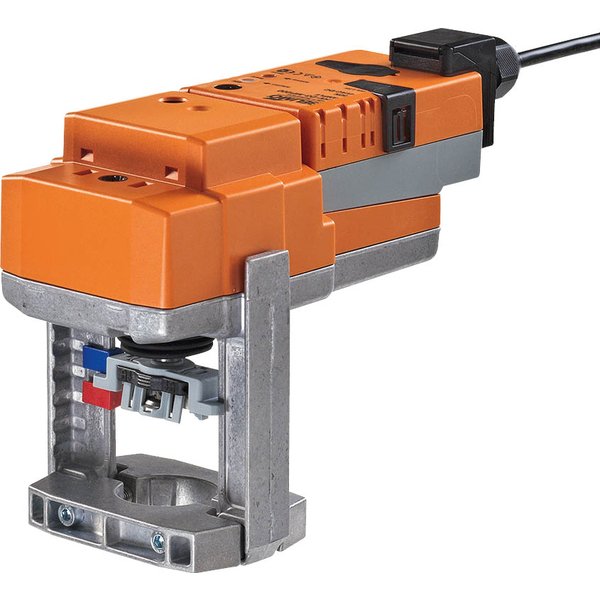

Siłownik NVC24A-MP-TPC do Zaworów Grzybkowych

Prezentowany siłownik to nowoczesne urządzenie przeznaczone do precyzyjnego sterowania 2- i 3-drogowymi zaworami grzybkowymi. Zapewnia siłę przesuwu na poziomie 1000 N i jest zasilany napięciem AC/DC 24 V. Sterowanie odbywa się analogowo (sygnał 2...10 V) lub cyfrowo za pośrednictwem magistrali komunikacyjnej Belimo MP-Bus, co pozwala na łatwą integrację z zaawansowanymi systemami automatyki budynkowej. Urządzenie charakteryzuje się skokiem o długości 20 mm i posiada funkcję przetwarzania sygnałów z podłączonych czujników.

Kluczowe Cechy Produktu

Wszechstronne tryby pracy: Siłownik może działać w trybie konwencjonalnym, reagując na standardowy sygnał sterujący DC 0...10 V, gdzie napięcie pomiarowe U informuje o aktualnym położeniu. Alternatywnie, w trybie komunikacji z szyną MP-Bus, urządzenie odbiera cyfrowe sygnały z systemu nadrzędnego, a zacisk U służy jako interfejs komunikacyjny.
Przetwarzanie sygnałów z czujników: Możliwe jest bezpośrednie podłączenie czujników pasywnych, aktywnych lub zestyków. Siłownik pełni wówczas funkcję przetwornika analogowo-cyfrowego, przesyłając dane z czujnika poprzez szynę MP-Bus do systemu sterowania.
Możliwość konfiguracji: Urządzenie posiada ustawienia fabryczne dostosowane do typowych zastosowań, jednak poszczególne parametry, takie jak zakres roboczy czy czas ruchu, można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2.
Prosty montaż bezpośredni: Montaż na zaworze jest szybki i łatwy dzięki zastosowaniu profilowanego zacisku. Siłownik można swobodnie obracać o 360° na szyjce zaworu, co ułatwia instalację w trudno dostępnych miejscach.
Obsługa ręczna: W razie potrzeby możliwe jest ręczne przestawienie siłownika po naciśnięciu dedykowanego przycisku. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, który można również zablokować w pozycji wciśniętej.
Wysoka niezawodność i bezpieczeństwo: Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej, co gwarantuje długą i bezawaryjną pracę.
Automatyczne dopasowanie: Podczas pierwszego uruchomienia siłownik automatycznie dostosowuje swój zakres roboczy do mechanicznych położeń krańcowych zaworu. Funkcję adaptacji można również wywołać ręcznie za pomocą przycisku.
Mechaniczny wskaźnik położenia: Aktualne położenie zaworu jest wyraźnie widoczne na konsoli dzięki mechanicznemu wskaźnikowi.

Uwagi dotyczące bezpieczeństwa i zastosowania

Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i wszelkie prace instalacyjne powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje, z zachowaniem obowiązujących norm i przepisów.

Stosowanie na zewnątrz jest możliwe tylko pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów.
Urządzenie zawiera elementy elektroniczne i nie może być wyrzucane wraz z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami.
Otwieranie obudowy lub naprawa we własnym zakresie są zabronione. Wszelkie czynności serwisowe mogą być wykonywane wyłącznie przez producenta.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	5.5 VA
Przyłącze zasilania / sterowania:	Zaciski z kablem 1 m, 4x 0.75 mm², Zacisk 4 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Siła przesuwu - silnik:	1000 N
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	20 mm
Czas ruchu - silnik:	35 s / 20 mm
Regulowany czas ruchu:	35...90 s
Poziom mocy akustycznej – silnik:	60 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 33%)...100% ZS = MIN...MAX
Wskaźnik położenia:	Mechaniczny, skok 5...20 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.2 kg
