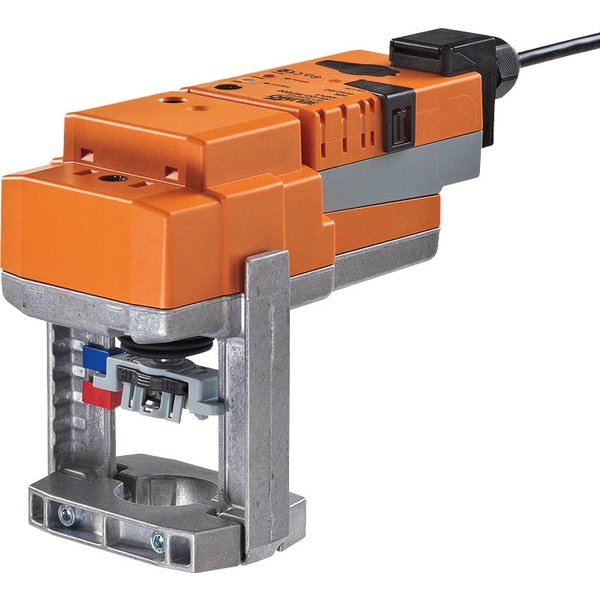

SV24A-MP-TPC
| Rodzaj ruchu: | Liniowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Siła: | 1500 N |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Styki pomocnicze: | 2x SPDT |
| Połączenie elektryczne: | Zaciski z kablem |
| Kategoria ochronna: | IP54 |
Wszechstronny siłownik do zaworów grzybkowych
Nowoczesny siłownik SV24A-MP-TPC został zaprojektowany do precyzyjnej regulacji 2- i 3-drogowych zaworów grzybkowych w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Dzięki zaawansowanym funkcjom i elastycznym opcjom sterowania, stanowi niezawodne rozwiązanie dla zautomatyzowanych systemów zarządzania budynkiem.
Kluczowe cechy produktu
- Siła nastawcza: 1500 N, zapewniająca skuteczną pracę nawet przy wymagających instalacjach.
- Zasilanie: Uniwersalne napięcie AC/DC 24 V.
- Wszechstronne sterowanie: Możliwość sterowania standardowym sygnałem analogowym 2...10 V lub za pośrednictwem magistrali komunikacyjnej Belimo MP-Bus.
- Skok nominalny: 20 mm.
- Przetwarzanie sygnałów z czujników: Zintegrowana funkcja umożliwiająca bezpośrednie podłączenie czujnika i przesyłanie jego odczytów przez magistralę MP-Bus.
Zaawansowane sterowanie i komunikacja
Siłownik może pracować w dwóch trybach. W trybie konwencjonalnym jest sterowany za pomocą standardowego sygnału analogowego, a jego pozycja jest sygnalizowana elektrycznie. W trybie komunikacji z szyną MP-Bus, urządzenie odbiera cyfrowe sygnały z nadrzędnego regulatora, co pozwala na precyzyjne ustawienie i integrację w ramach większego systemu (do 8 węzłów na jednej magistrali).
Inteligentne funkcje i niezawodność
Urządzenie wyposażono w mechanizm automatycznej adaptacji, który uruchamia się przy pierwszym włączeniu. Siłownik samoczynnie dopasowuje swój zakres roboczy do mechanicznych ograniczników zaworu. Jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, zatrzymując się automatycznie po dojściu do oporu. Położenie zaworu jest stale widoczne dzięki mechanicznemu wskaźnikowi.
Prostota montażu i obsługi
Montaż siłownika bezpośrednio na zaworze jest szybki i łatwy dzięki zastosowaniu profilowanego zacisku. Urządzenie można swobodnie obracać o 360° na szyjce zaworu, co ułatwia jego instalację w ograniczonej przestrzeni. Przestawianie ręczne jest możliwe po naciśnięciu dedykowanego przycisku, który wysprzęgla przekładnię i pozwala na swobodną regulację.
Konfiguracja i personalizacja
Chociaż ustawienia fabryczne są dostosowane do większości typowych zastosowań, parametry pracy siłownika można modyfikować przy użyciu aplikacji Belimo Assistant 2. Umożliwia to dostosowanie charakterystyki pracy urządzenia do specyficznych wymagań danej instalacji.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 3.5 VA |
| Przyłącze zasilania / sterowania: | Zaciski z kablem 1 m, 4x 0.75 mm², Zacisk 4 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 1500 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y - Punkt początkowy: | 0.5...30 V |
| Regulowany zakres roboczy Y - Punkt końcowy: | 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3-punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy: | 0.5...8 V |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy: | 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 20 mm |
| Czas ruchu - silnik: | 150 s / 20 mm |
| Regulowany czas ruchu: | 90...150 s |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne - MAX (maximum position): | 100% |
| Sterowanie ręczne - MIN (minimum position): | 0% |
| Sterowanie ręczne - ZS (intermediate position, AC only): | 50% |
| Regulowane sterowanie ręczne - MAX: | (MIN + 33%)...100% |
| Regulowane sterowanie ręczne - ZS: | MIN...MAX |
| Wskaźnik położenia: | Mechaniczny, skok 5...20 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.2 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
