BF48-5-ST
| Moment obrotowy: | 18 Nm |
| Napięcie zasilania: | 48 V |
| Sterowanie: | Zamknij/Otwórz |

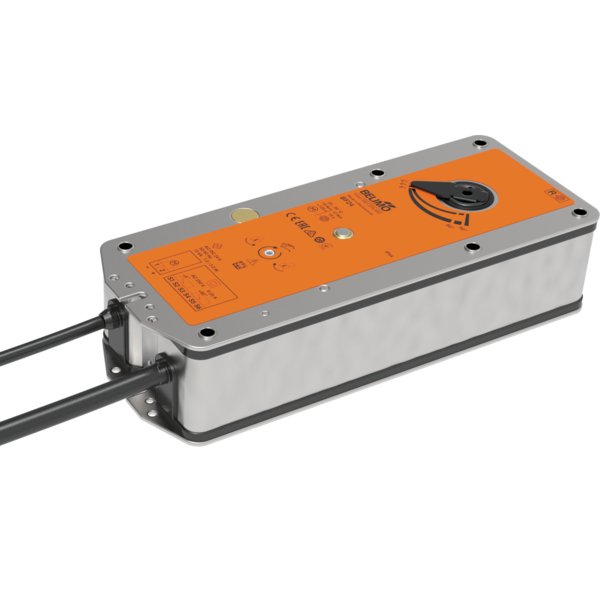

Siłownik ze sprężyną powrotną BF48-5-ST
Siłownik BF48-5-ST to niezawodne urządzenie ze sprężyną powrotną, zaprojektowane specjalnie do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90° w systemach wentylacji i klimatyzacji. Przeznaczony jest do współpracy ze sterownikiem BSIA24-48/-R w celu wyzwalania impulsu.
Urządzenie pracuje pod napięciem znamionowym AC/DC 48 V i oferuje sterowanie typu Otwórz/Zamknij. Moment obrotowy silnika wynosi 18 Nm, a w przypadku aktywacji funkcji bezpieczeństwa 12 Nm. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.
Kluczowe cechy i funkcje
Działanie i funkcja bezpieczeństwa
W normalnych warunkach siłownik precyzyjnie ustawia klapę w jej pozycji roboczej, napinając w tym czasie zintegrowaną sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej, gwarantując ochronę systemu.
Ręczna obsługa
Siłownik umożliwia ręczne przestawienie i zablokowanie w wybranej pozycji przy odłączonym zasilaniu. Odblokowanie mechanizmu następuje manualnie lub automatycznie po przywróceniu napięcia.
Wbudowana sygnalizacja położenia
Urządzenie posiada dwa zintegrowane mikroprzełączniki, które służą do sygnalizacji skrajnych położeń klapy. Dodatkowo, aktualna pozycja jest czytelnie wskazywana przez mechaniczny wskaźnik, co ułatwia diagnostykę i kontrolę.
Łatwa integracja
Dzięki zastosowaniu gotowych wtyczek połączeniowych, siłownik można w prosty sposób zintegrować z zaawansowanymi systemami sterowania i monitoringu.
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
Uwagi dotyczące użytkowania
Siłownik jest urządzeniem bezobsługowym, przeznaczonym do montażu przez producentów klap przeciwpożarowych i oddymiających. Należy go używać wyłącznie w zastosowaniach określonych w dokumentacji. Dwa wbudowane styki pomocnicze można podłączyć do napięcia sieciowego lub bezpiecznego, jednak nie należy łączyć ich z oboma typami napięć jednocześnie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 48 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 40.8...57.6 V / DC 40.8...57.6 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 16 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczką 3-stykowa, pasującą do BSIA24-48/-R Styk pomocniczy: wtyczka 6-stykowa, pasująca do BSIA24-48/-R |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Sterowanie: | Zamknij/Otwórz |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | w tym. 5° na napinanie sprężyny powrotnej |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.6 kg |
