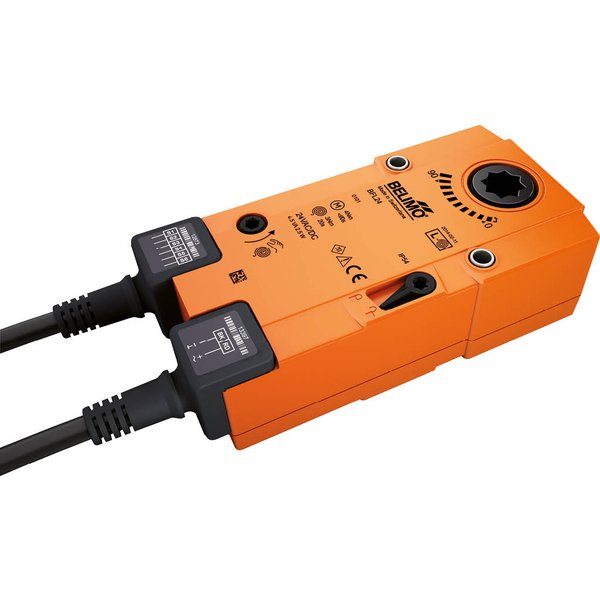

BFL24

Siłownik do klapy odcinającej, 4 Nm, AC/DC 24 V, Zamknij/Otwórz, 60 s, 2x SPDT, IP54, Kabel

Kod produktu: BFL24

Moment obrotowy:	4 Nm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Zamknij/Otwórz

Siłownik BFL24 ze Sprężyną Powrotną do Klap Przeciwpożarowych

Siłownik BFL24 to zaawansowane urządzenie przeznaczone do automatyzacji klap przeciwpożarowych i oddymiających o kącie obrotu do 90°, stosowanych w nowoczesnych instalacjach wentylacyjnych i klimatyzacyjnych. Zapewnia niezawodne działanie zarówno w trybie roboczym, jak i w sytuacjach awaryjnych.

Kluczowe cechy i funkcjonalność

Tryb pracy i funkcja bezpieczeństwa
Podczas normalnej pracy, siłownik zasilany napięciem 24 V AC/DC ustawia klapę w jej pozycji roboczej, jednocześnie napinając wewnętrzną sprężynę powrotną. W przypadku przerwy w dostawie prądu, energia zgromadzona w sprężynie automatycznie i błyskawicznie przestawia klapę do jej pozycji bezpiecznej.

Technologia Safety Position Lock™
W warunkach pożarowych, innowacyjny mechanizm Safety Position Lock™ (rozwiązanie zgłoszone do opatentowania) pewnie i niezawodnie utrzymuje klapę w pozycji zamkniętej, gwarantując najwyższy poziom bezpieczeństwa i szczelności.

Przestawianie ręczne
Urządzenie umożliwia ręczne przestawienie klapy przy odłączonym zasilaniu. Mechanizm można zablokować w dowolnym położeniu, a jego odblokowanie następuje ręcznie lub w sposób automatyczny po przywróceniu napięcia.

Sygnalizacja położenia
Siłownik jest wyposażony w dwa zintegrowane mikroprzełączniki pomocnicze, które służą do sygnalizacji położeń krańcowych klapy (ustawione fabrycznie na 5° i 80°). Dodatkowo, mechaniczny wskaźnik ze wskazówką pozwala na łatwą i szybką weryfikację aktualnego położenia przepustnicy.

Montaż i zastosowanie

Dzięki przelotowej osi wydrążonej z połączeniem kształtowym 12x12 mm, montaż siłownika jest prosty i elastyczny. Kierunek obrotu silnika można w łatwy sposób dostosować, montując urządzenie po lewej lub prawej stronie osi klapy. Siłownik posiada stopień ochrony IP54, co zapewnia jego ochronę w różnych warunkach montażowych.

Zgodność z normami

Konstrukcja siłownika BFL24 spełnia wymagania kluczowych Norm Europejskich dotyczących bezpieczeństwa pożarowego, w tym:
- EN 15650
- EN 1366-2
- EN 13501-3

Elementy wchodzące w skład zestawu:

Korba do ręcznego przestawiania
Wskaźnik położenia
Torba ochronna
Wkładka kształtowa 12/10 mm

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	0.7 W
Moc znamionowa:	4 VA
Prąd rozruchowy (Imax):	8.3 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Przyłącze zasilania / sterowania:	Kabel 1 m, 2x 0.75 mm² (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 1 m, 6x 0.75 mm² (bezhalogenowy)
Dane funkcjonalne
Moment obrotowy - silnik:	4 Nm
Moment obrotowy - funkcja bezpieczeństwa:	3 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z ogranicznikiem
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<60 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	20 s @ -10...55°C, <60 s @ -30...-10°C
Poziom mocy akustycznej – silnik:	43 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	62 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54 Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna:	-30...55°C [-22...131°F]
Temperatura otoczenia - funkcja bezpieczeństwa:	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.97 kg
